Cisco CMLで動作するWindows11イメージを作成する

Cisco CMLは検証に便利なプラットフォームです。標準でもCisco製品イメージだけでなく、Linuxなどの「非Ciscoイメージ」が同梱されています。

Ciscoイメージ
- ASAv
- CAT 8000V
- CAT 9000v (beta VM image)
- CSR 1000v
- FMCv
- FTDv
- IOL
- IOL-L2
- IOL (Serial)
- IOSv
- IOSvL2
- IOS XRv 9000
- NX OS 9000
- Catalyst SD-WAN (including Manager, Controller, Validator, vEdge, and Cisco Edge)
- Catalyst 9800-CL
非Ciscoイメージ
- Server(Tiny Core Linux)
- Alpine (Alpine Linux)
- Desktop (Alpine Linux)
- Ubuntu (Ubuntu Linux)
- Trex (Alpine Linux)

ただ、検証を実施していると「どうしてもWindowsを利用したい」という場合があると思います。Alexander Viftrup AndersenさんがHow To Create a Windows 11 Node for Cisco CMLという記事で「CML上で動作するWindows11イメージを作成する方法」を公開されていますので、今回はこの記事を参考にCML上で動作するWindows11イメージを作成してみます。

Alexanderさんの元記事では「作業を簡易化するスクリプト」も公開されており、そちらも参考にさせて頂きました。素晴らしい記事を公開してくださり、また「日本語の記事を作成する」ことも快諾してくださったAlexanderさんに感謝します。Thank you, Alexander!

検証環境¶

対象	バージョン
Cisco CML	2.9.1

Windows 11の必要スペック¶

Windows 11で必要なスペックはWindows 11 の仕様、機能、コンピューターの要件を確認するに記載されています。主要な項目を以下に抜粋します。

項目	値
プロセッサ	1 ギガヘルツ (GHz) 以上で 2 コア以上の64 ビット互換プロセッサまたは System on a Chip (SoC)。
メモリ	4 ギガバイト (GB)
ストレージ	64 GB 以上の記憶装置。詳しくは「Windows 11 を最新状態に保つための空き領域の詳細」をご覧ください。
システムファームウェア	UEFI、セキュアブート対応。お使いの PC がこの要件を満たすようにする方法については、こちらをご覧ください。
TPM	トラステッドプラットフォームモジュール (TPM) バージョン 2.0。お使いの PC がこの要件を満たすようにする方法については、こちらをご覧ください。

作業用Ubuntu仮想マシンを作成する¶

ESXi上に作業用Ubuntu24.04仮想マシンを作成します。今回は以下のスペックとしました。

項目	値
CPU	16コア
メモリ	64GB
ディスク	200GB

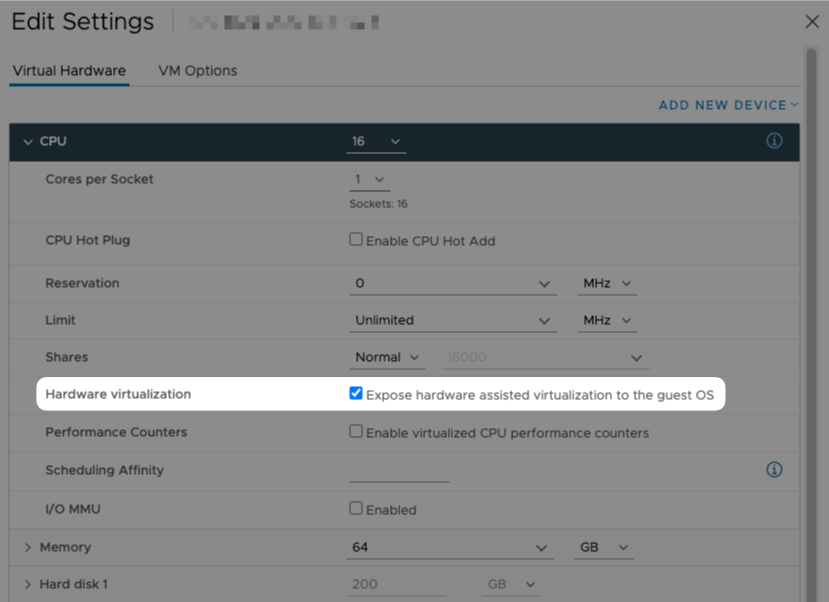

仮想マシンの設定でHardware virtualizationを有効にしておきます。

必要ソフトウェアのインストール¶

作業用Ubuntu仮想マシンに必要となるソフトウェアをインストールしていきます。まずインストール可能なソフトウェアの一覧を更新します。

apt update

必要なソフトウェアをインストールします。guestfs-toolsは最後に作成したディスクイメージのサイズを縮小する際に利用します。

apt install -y guestfs-tools ovmf qemu-system-x86 swtpm

KVMが利用可能であることを確認する¶

作業用Ubuntu仮想マシンでkvm-okを実行し、KVMが利用可能であることを確認します。

kvm-ok

以下のように表示されれば問題ありません。もし「KVMは利用できない」旨が表示された場合は仮想マシンのHardware virtualization設定などを見直します。

# kvm-ok
INFO: /dev/kvm exists
KVM acceleration can be used

必要ソフトウェアのダウンロード¶

Ubuntu上にWindows11の評価版ISOファイルとVirtio Driver ISOファイルをダウンロードし、作業用Ubuntu仮想マシン上に保存します。

項目	ファイル名
Windows11評価版(英語)	26200.6584.250915-1905.25h2_ge_release_svc_refresh_CLIENTENTERPRISEEVAL_OEMRET_x64FRE_en-us.iso
Windows11評価版(日本語)	26200.6584.250915-1905.25h2_ge_release_svc_refresh_CLIENTENTERPRISEEVAL_OEMRET_x64FRE_ja-jp.iso
Virtio Driver	virtio-win-0.1.285.iso

Windows11仮想マシン作成用スクリプト¶

Alexanderさんが作成した「Windows11仮想マシン作成用のスクリプト」は以下です。

Windows 11 QEMU Script

事前にダウンロードしたWindows 11評価版ISOファイルとVirtio Driver ISOファイルの名前にあわせて若干修正したものが以下です。このスクリプトも作業用仮想マシン上に保存します。

win11.sh
#!/bin/bash
set -e

# === Configurable variables ===
ISO="26200.6584.250915-1905.25h2_ge_release_svc_refresh_CLIENTENTERPRISEEVAL_OEMRET_x64FRE_en-us.iso"
VIRTIO_ISO="virtio-win-0.1.285.iso"
MEMORY="8G"
CPUS=4

# === no change needed ===
DISK="win11.qcow2"
DISK_SIZE="64G"
TPM_DIR="tpm-win11"
TPM_LOCK_FILE="$TPM_DIR/swtpm.lock"
OVMF_CODE="/usr/share/OVMF/OVMF_CODE_4M.ms.fd"
OVMF_VARS="OVMF_VARS_WIN11.fd"
CPU_FLAGS="Westmere,-waitpkg,-hle,-rtm,-mpx"

# === Create disk if it doesn't exist ===
if [ ! -f "$DISK" ]; then
    echo "Creating disk image..."
    qemu-img create -f qcow2 "$DISK" "$DISK_SIZE"
fi

# === Create writable OVMF_VARS copy ===
if [ ! -f "$OVMF_VARS" ]; then
    echo "Copying OVMF_VARS template..."
    cp /usr/share/OVMF/OVMF_VARS_4M.ms.fd "$OVMF_VARS"
fi

# === Setup TPM emulator ===
mkdir -p "$TPM_DIR"
if [ ! -f "$TPM_LOCK_FILE" ]; then
    swtpm socket --tpm2 --ctrl type=unixio,path=$TPM_DIR/swtpm-sock \
        --tpmstate dir=$TPM_DIR --daemon --log level=2
fi

# === configure the network interface ===
# (
#     sleep 5
#     echo -e "press return to allow network (may need to auth): "
#     read
#     echo "network config"
#     sudo ip link set dev tap0 master virbr0
#     sudo ip link set dev tap0 up
# ) &

# === Launch VM ===
sudo /usr/bin/qemu-system-x86_64 \
    -name windows11 \
    -machine type=q35,accel=kvm \
    -cpu $CPU_FLAGS \
    -smp $CPUS \
    -m $MEMORY \
    -drive if=pflash,format=raw,readonly=on,file="$OVMF_CODE" \
    -drive if=pflash,format=raw,file="$OVMF_VARS" \
    -drive file="$DISK",format=qcow2,if=none,id=disk0 \
    -device virtio-blk-pci,drive=disk0,bootindex=2 \
    -drive file="$ISO",media=cdrom,if=none,id=cdrom0 \
    -device ide-cd,drive=cdrom0,bootindex=1 \
    -drive file="$VIRTIO_ISO",media=cdrom,if=none,id=cdrom1 \
    -device ide-cd,drive=cdrom1,bus=ide.1 \
    -netdev tap,id=net0,ifname=tap0,script=no,downscript=no \
    -device virtio-net-pci,netdev=net0 \
    -chardev socket,id=chrtpm,path=$TPM_DIR/swtpm-sock \
    -tpmdev emulator,id=tpm0,chardev=chrtpm \
    -device tpm-tis,tpmdev=tpm0 \
    -serial file:win11-serial.log \
    -device qemu-xhci \
    -device usb-tablet \
    -device qxl-vga,ram_size=134217728,vram_size=67108864,vgamem_mb=64 \
    -vnc :1

Windows11日本語版用のスクリプト

日本語版のWindows11評価版を利用する場合は以下のように5行目で指定しているISOファイルの名前を変更します。

win11.sh

#!/bin/bash
set -e

# === Configurable variables ===
ISO="26200.6584.250915-1905.25h2_ge_release_svc_refresh_CLIENTENTERPRISEEVAL_OEMRET_x64FRE_ja-jp.iso"
VIRTIO_ISO="virtio-win-0.1.285.iso"
MEMORY="8G"
CPUS=4

# === no change needed ===
DISK="win11.qcow2"
DISK_SIZE="64G"
TPM_DIR="tpm-win11"
TPM_LOCK_FILE="$TPM_DIR/swtpm.lock"
OVMF_CODE="/usr/share/OVMF/OVMF_CODE_4M.ms.fd"
OVMF_VARS="OVMF_VARS_WIN11.fd"
CPU_FLAGS="Westmere,-waitpkg,-hle,-rtm,-mpx"

# === Create disk if it doesn't exist ===
if [ ! -f "$DISK" ]; then
    echo "Creating disk image..."
    qemu-img create -f qcow2 "$DISK" "$DISK_SIZE"
fi

# === Create writable OVMF_VARS copy ===
if [ ! -f "$OVMF_VARS" ]; then
    echo "Copying OVMF_VARS template..."
    cp /usr/share/OVMF/OVMF_VARS_4M.ms.fd "$OVMF_VARS"
fi

# === Setup TPM emulator ===
mkdir -p "$TPM_DIR"
if [ ! -f "$TPM_LOCK_FILE" ]; then
    swtpm socket --tpm2 --ctrl type=unixio,path=$TPM_DIR/swtpm-sock \
        --tpmstate dir=$TPM_DIR --daemon --log level=2
fi

# === configure the network interface ===
# (
#     sleep 5
#     echo -e "press return to allow network (may need to auth): "
#     read
#     echo "network config"
#     sudo ip link set dev tap0 master virbr0
#     sudo ip link set dev tap0 up
# ) &

# === Launch VM ===
sudo /usr/bin/qemu-system-x86_64 \
    -name windows11 \
    -machine type=q35,accel=kvm \
    -cpu $CPU_FLAGS \
    -smp $CPUS \
    -m $MEMORY \
    -drive if=pflash,format=raw,readonly=on,file="$OVMF_CODE" \
    -drive if=pflash,format=raw,file="$OVMF_VARS" \
    -drive file="$DISK",format=qcow2,if=none,id=disk0 \
    -device virtio-blk-pci,drive=disk0,bootindex=2 \
    -drive file="$ISO",media=cdrom,if=none,id=cdrom0 \
    -device ide-cd,drive=cdrom0,bootindex=1 \
    -drive file="$VIRTIO_ISO",media=cdrom,if=none,id=cdrom1 \
    -device ide-cd,drive=cdrom1,bus=ide.1 \
    -netdev tap,id=net0,ifname=tap0,script=no,downscript=no \
    -device virtio-net-pci,netdev=net0 \
    -chardev socket,id=chrtpm,path=$TPM_DIR/swtpm-sock \
    -tpmdev emulator,id=tpm0,chardev=chrtpm \
    -device tpm-tis,tpmdev=tpm0 \
    -serial file:win11-serial.log \
    -device qemu-xhci \
    -device usb-tablet \
    -device qxl-vga,ram_size=134217728,vram_size=67108864,vgamem_mb=64 \
    -vnc :1

ここまでの手順を実行した結果、作業用Ubuntu仮想マシン上の同じディレクトリに以下3つのファイルが保存されているはずです。

26200.6584.250915-1905.25h2_ge_release_svc_refresh_CLIENTENTERPRISEEVAL_OEMRET_x64FRE_en-us.iso
virtio-win-0.1.285.iso
win11.sh

シェル上から以下を実行し、Windows11仮想マシン作成用スクリプトを開始します。これでWindows11仮想マシンイメージが作成・起動されます。

sh win11.sh

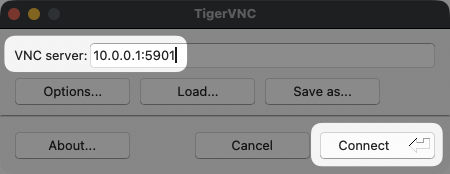

Windows11仮想マシンへVNC接続する¶

インストール作業を進める為にWindows11仮想マシンへVNC接続します。今回はTigerVNCを使用しました。作業用Ubuntu仮想マシンのアドレスのTCP/5901に対してVNC接続します。

Windows11のインストール¶

ここからWindows11のインストールを進めていきます。尚、最終的には以下3つのドライバーをインストールします。No.1と2はインストーラ実行中にインストールします。ただ、No.3をインストールすると画面がブラックアウトしてしまい、操作できなくなってしまいました… Windows11のインストール完了後であれば問題なかった為、No.3のインストールはOSインストールが完了した後で実行します。

NO.	ドライバー名	ファイルパス	インストーラからインストールするか？
1	Red Hat VirtIO SCSI Controller	`D:\viostor\w11\amd64`	はい
2	Red Hat VirtIO Ethernet Adapter	`D:\NetKVM\w11\amd64`	はい
3	Red Hat QXL controller	`D:\qxldod\win10\amd64`	いいえ

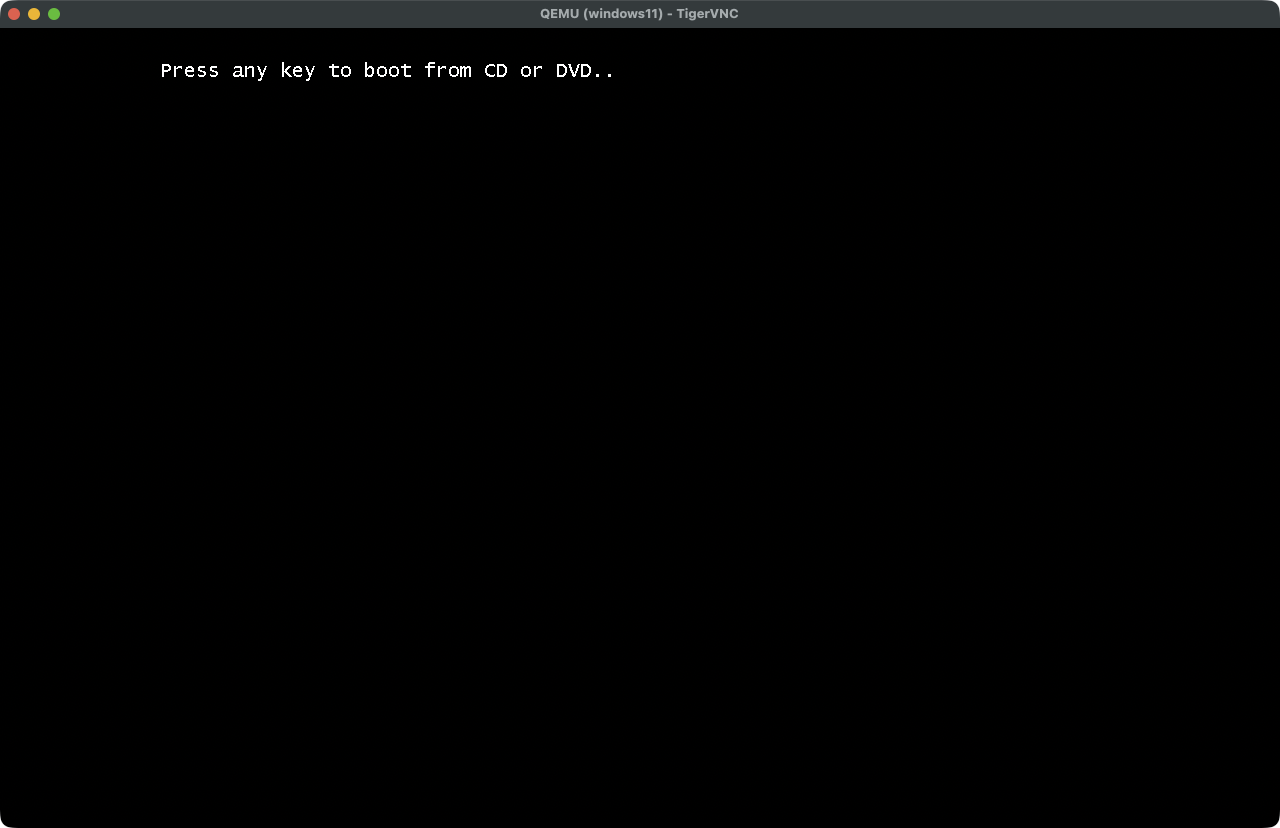

Step.1¶

VNCの画面にPress any key to continueと表示されたら任意のキーを押します。

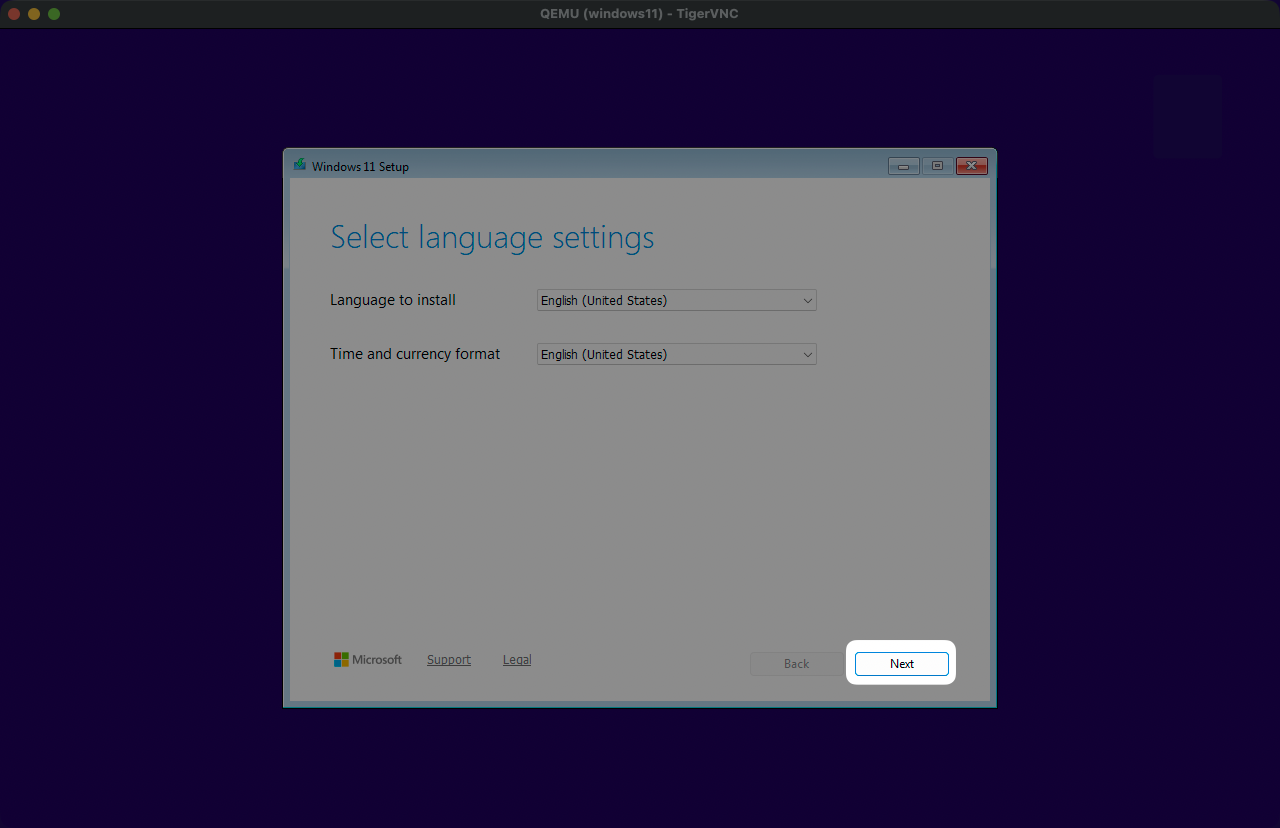

Step.2¶

Nextをクリックします。

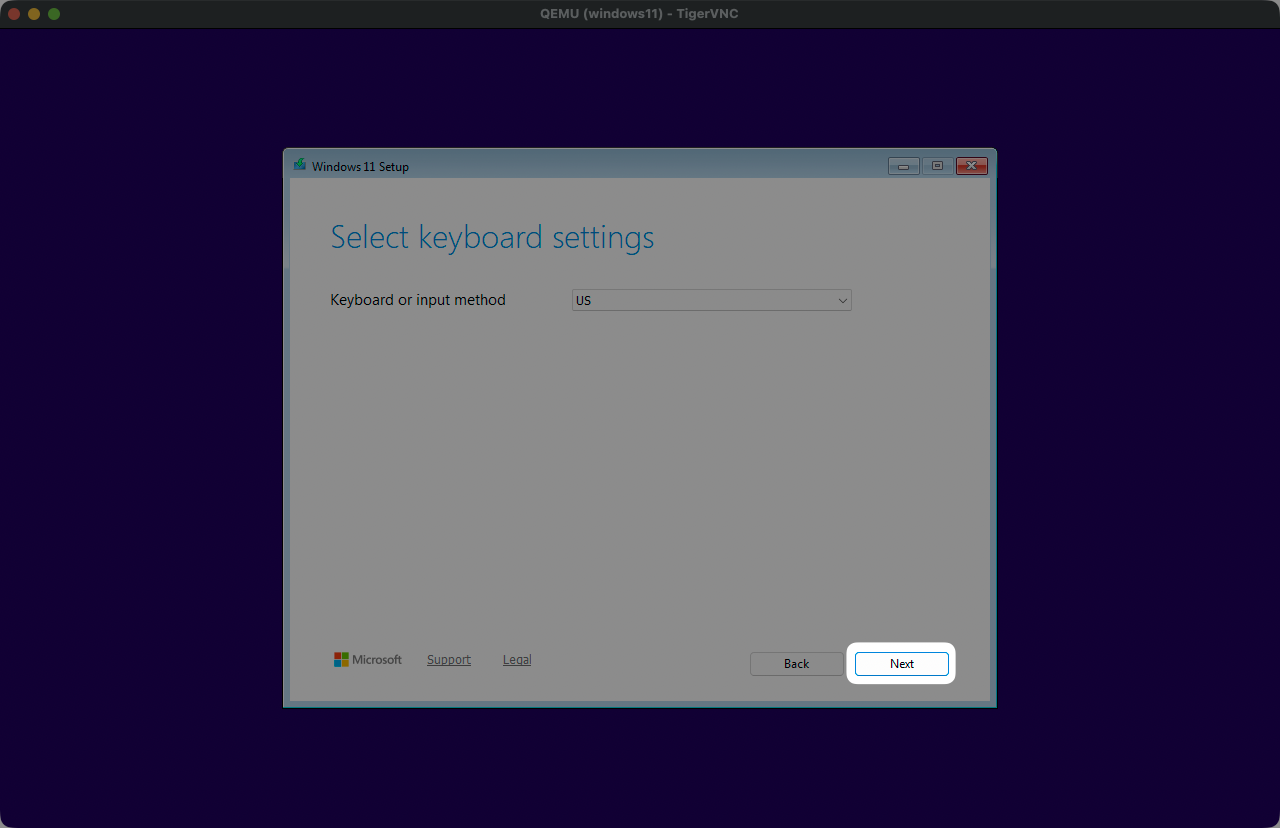

Step.3¶

Nextをクリックします。

Step.4¶

I agree everything will be deleted including files, apps, and settingsにチェックを入れ、Nextをクリックします。

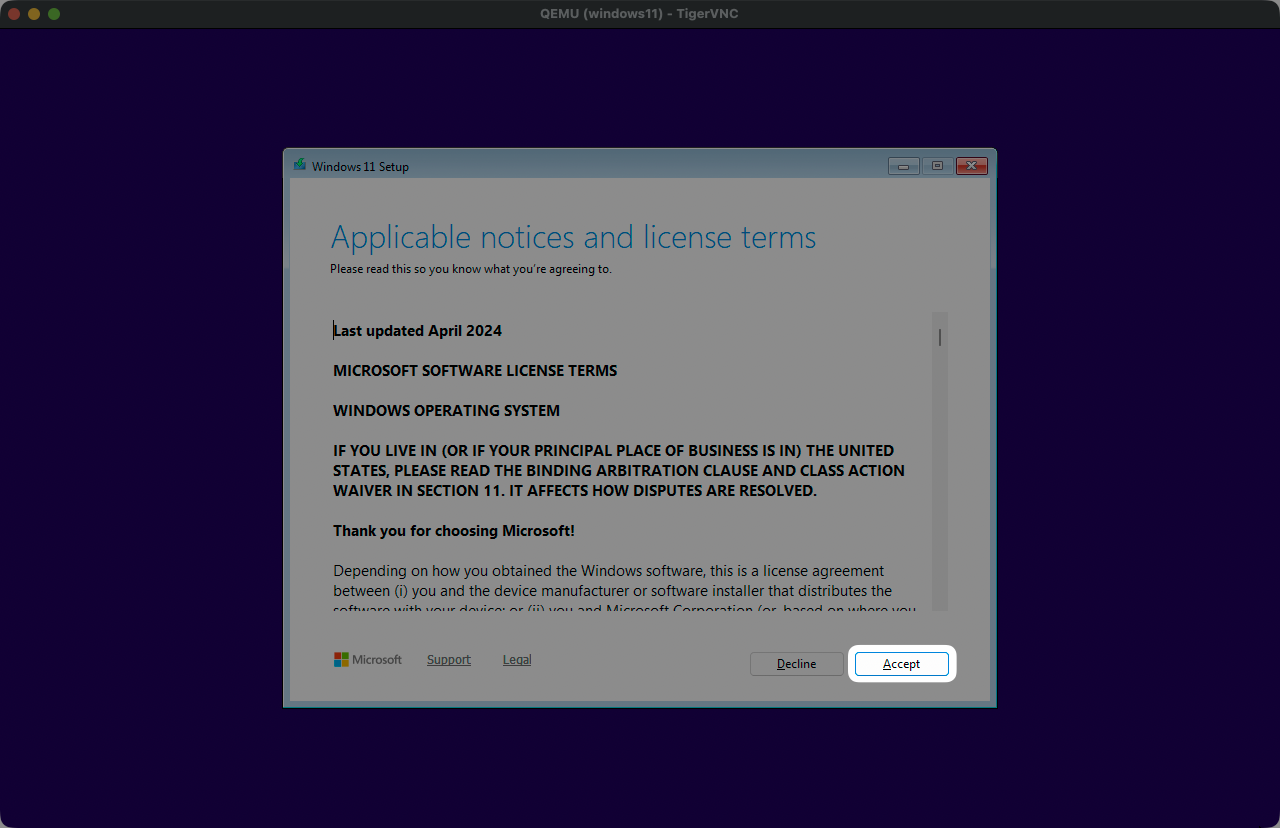

Step.5¶

Acceptをクリックします。

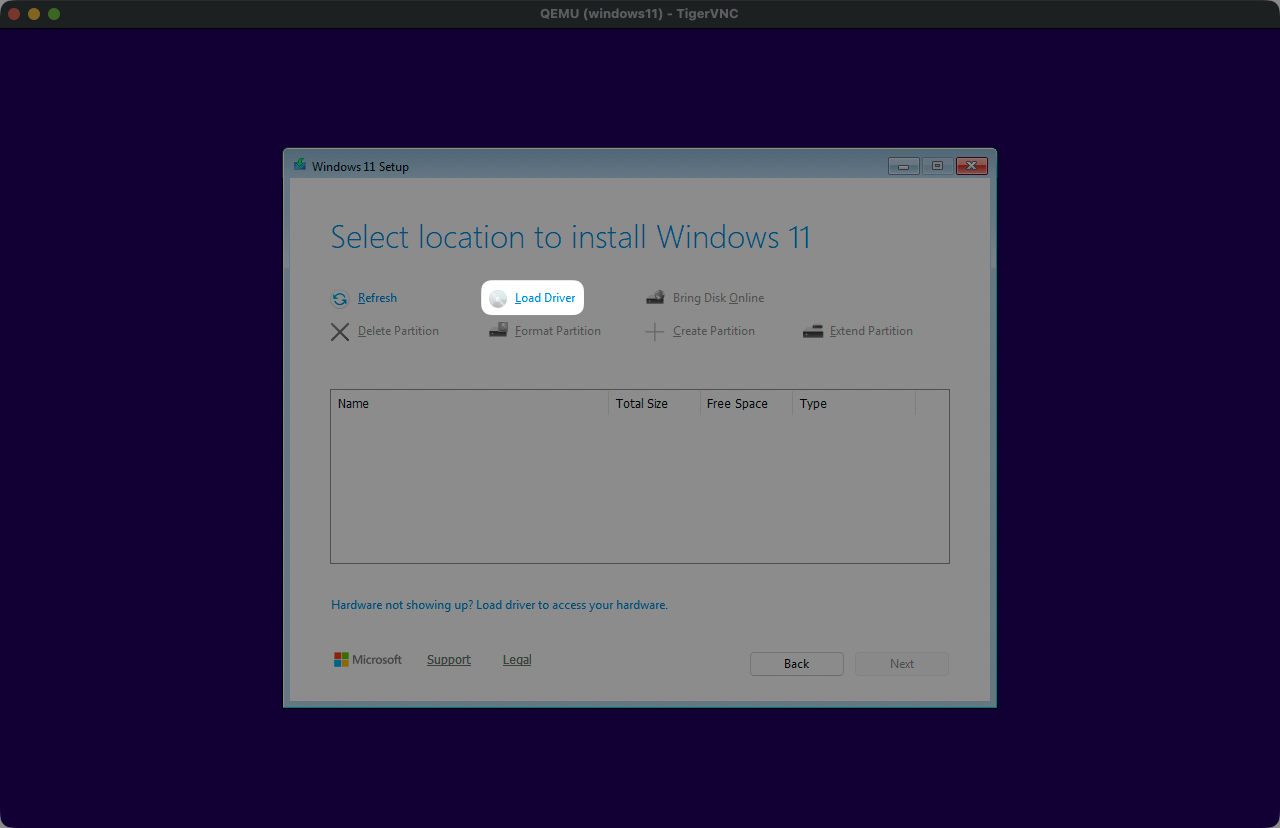

Step.6¶

Load Driverをクリックします。

Step.7¶

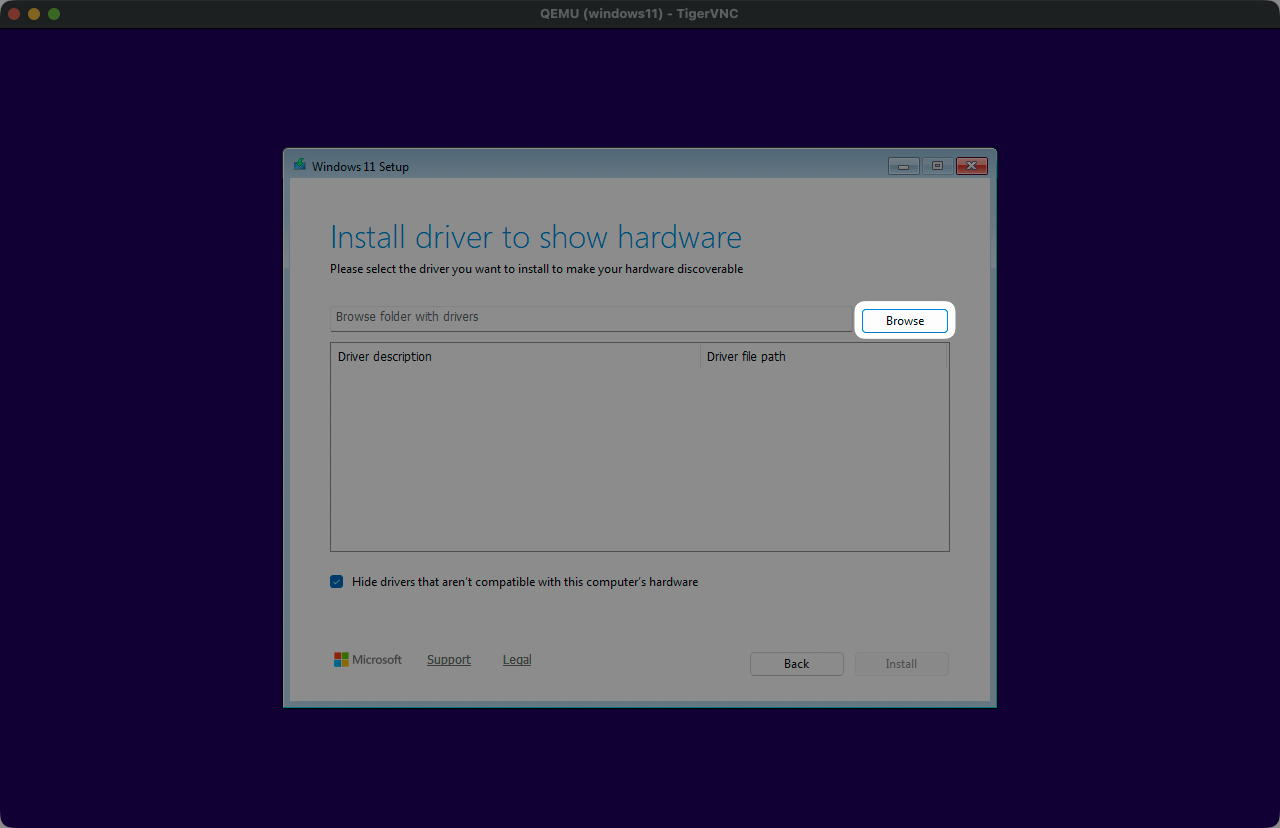

Browseをクリックします。

Step.8¶

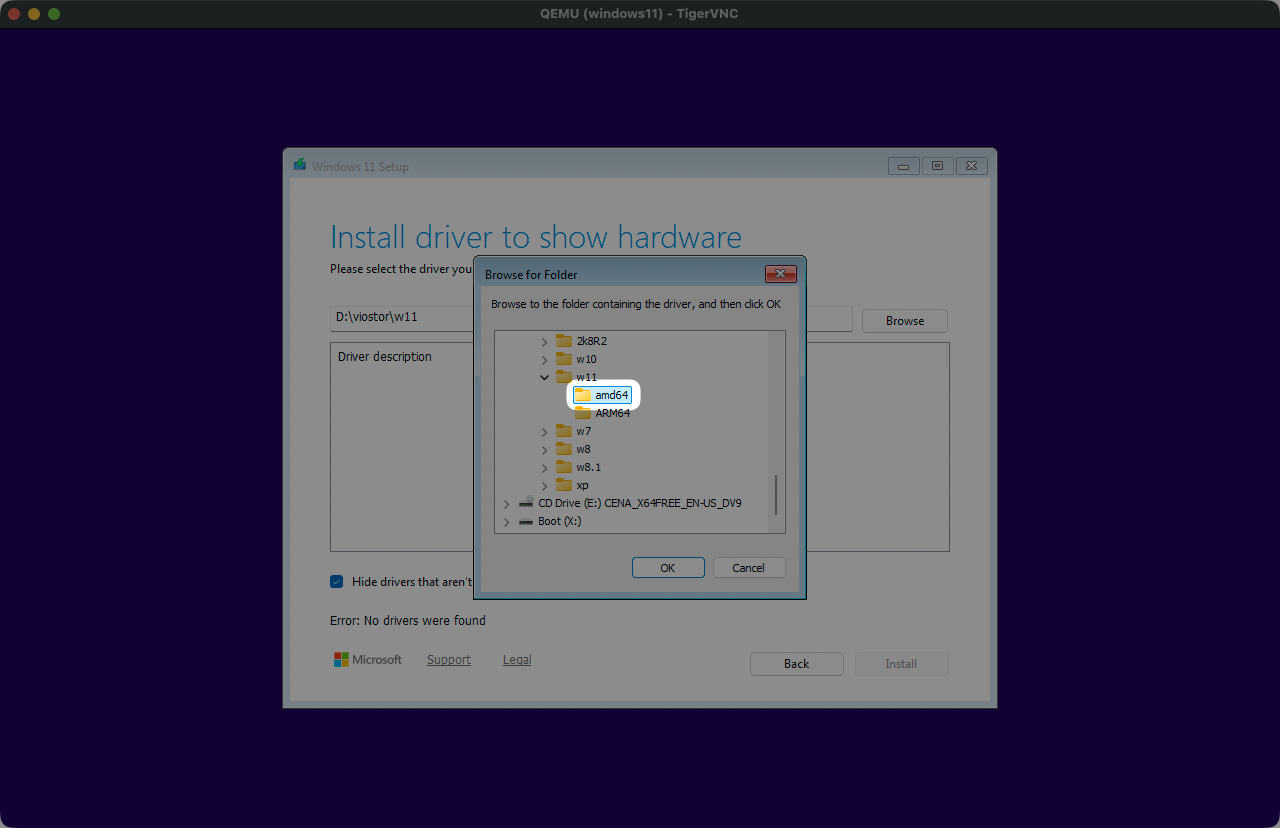

Virtio Driver ISOイメージはDドライブとしてマウントされています。D:\viostor\w11\amd64ディレクトリを選択し、OKをクリックします。

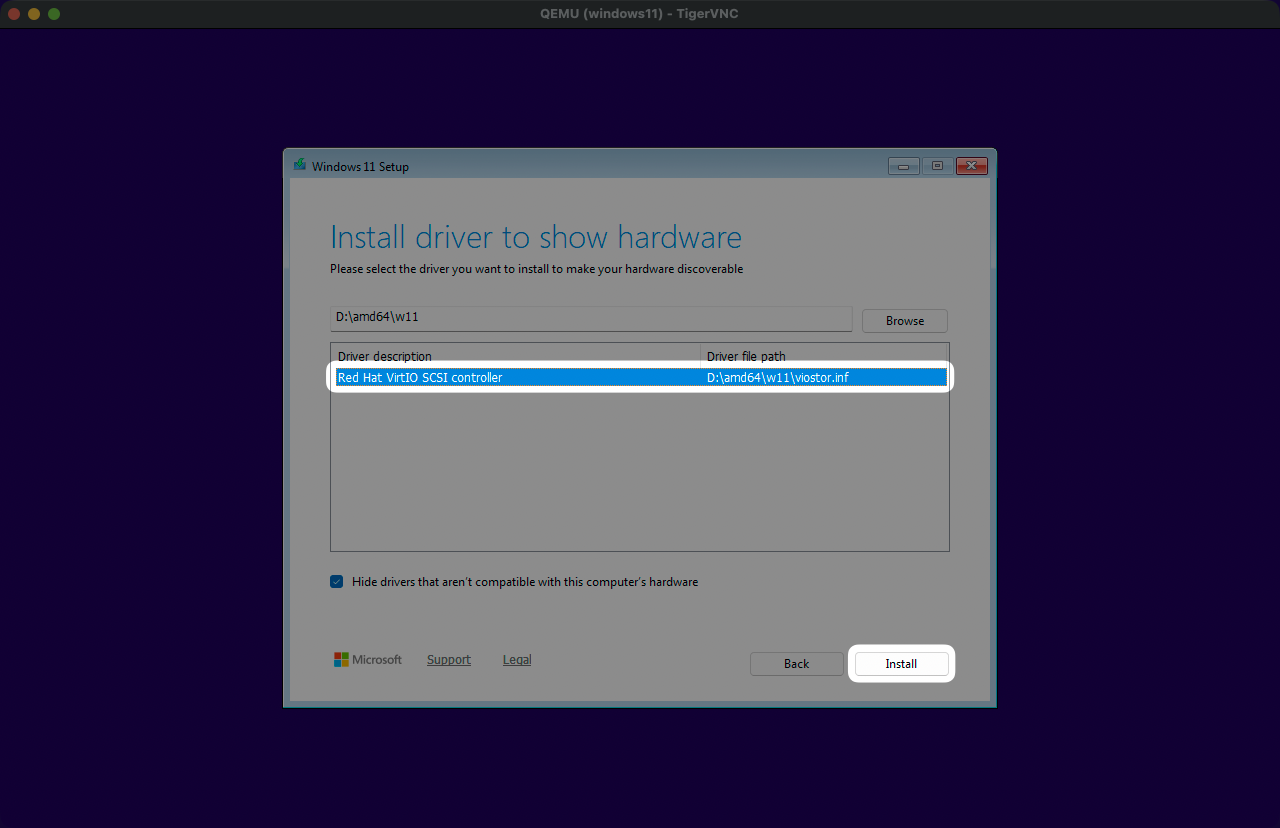

Step.9¶

Red Hat VirtIO SCSI Controllerを選択してInstallをクリックします。

Step.10¶

次はRed Hat VirtIO Ethernet Adapterをインストールします。再度、Load Driverをクリックし、インストールパスとしてD:\NetKVM\w11\amd64を選択します。

Step.11¶

Installをクリックします。

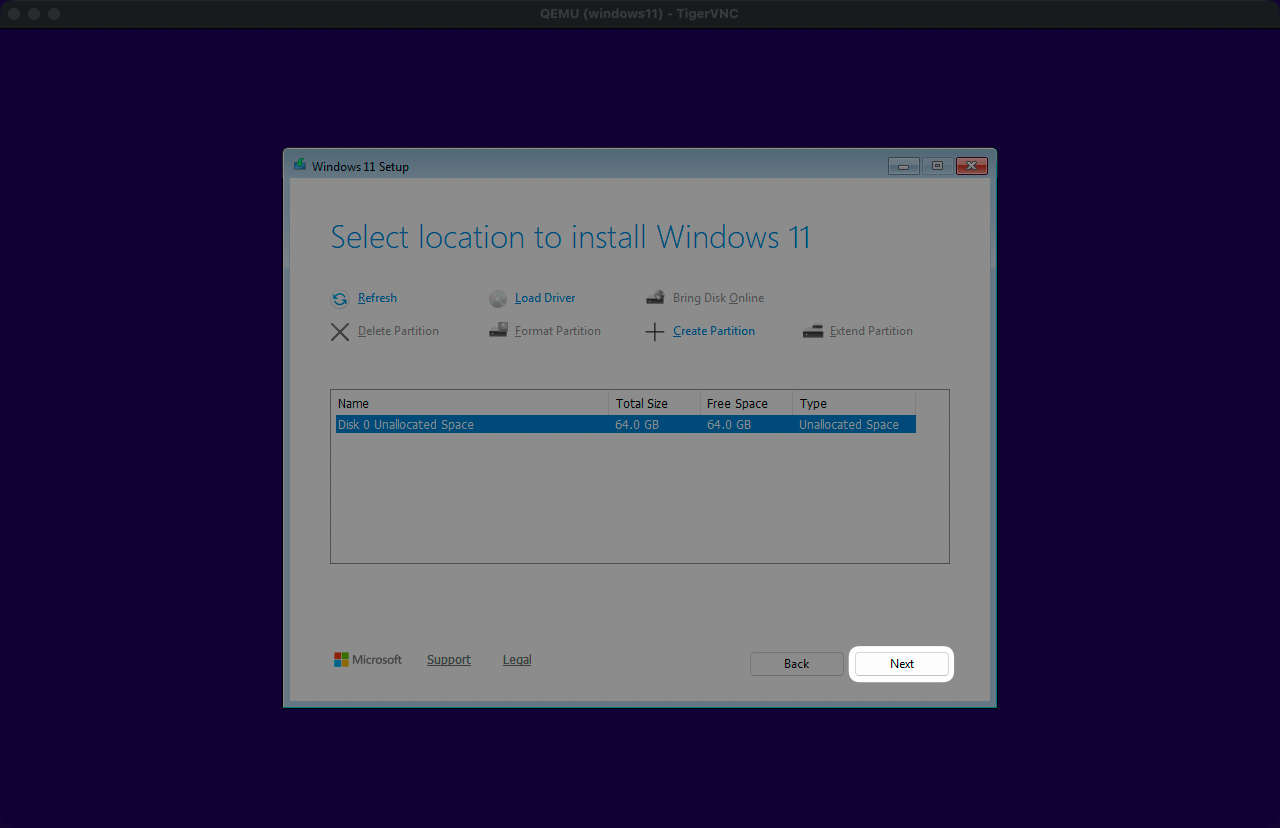

Step.12¶

Installをクリックします。

Step.13¶

Installをクリックします。これでWindowsのインストールが開始されます。

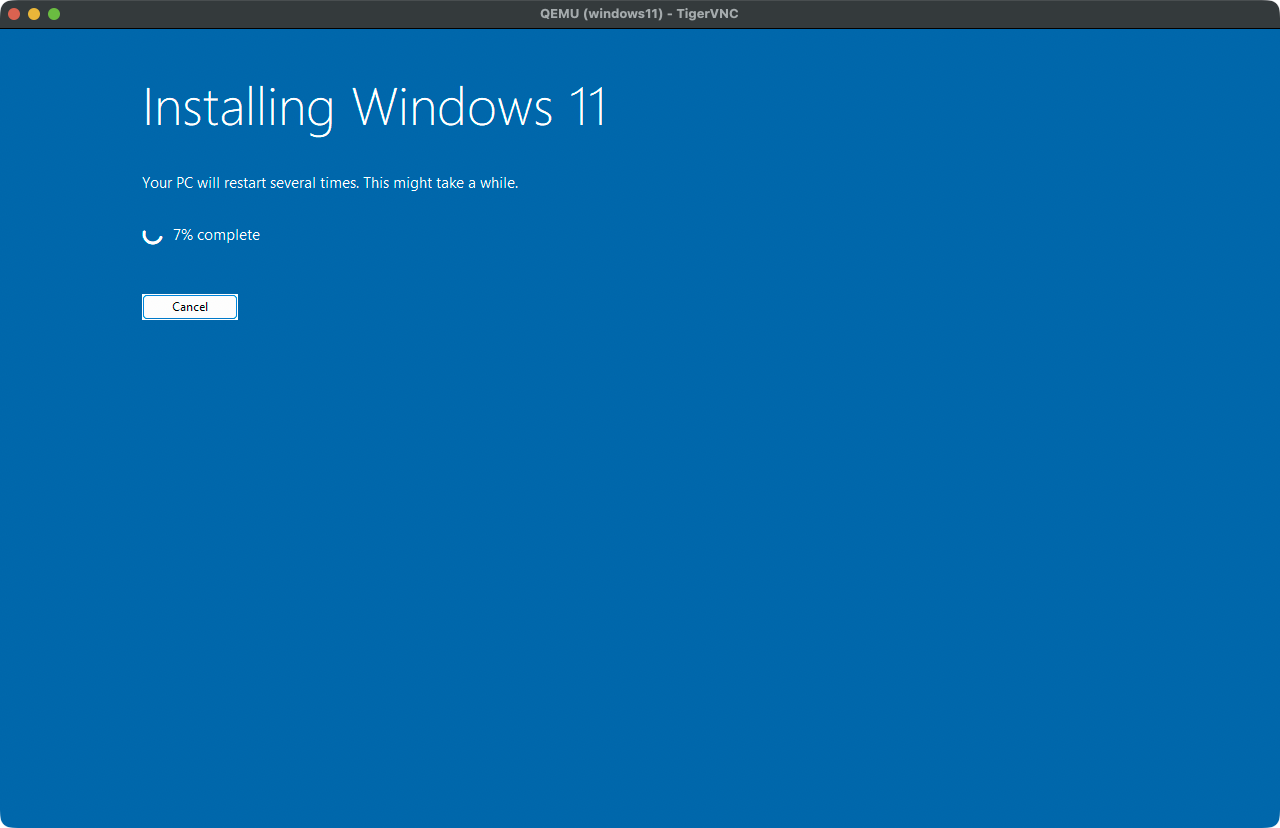

Step.14¶

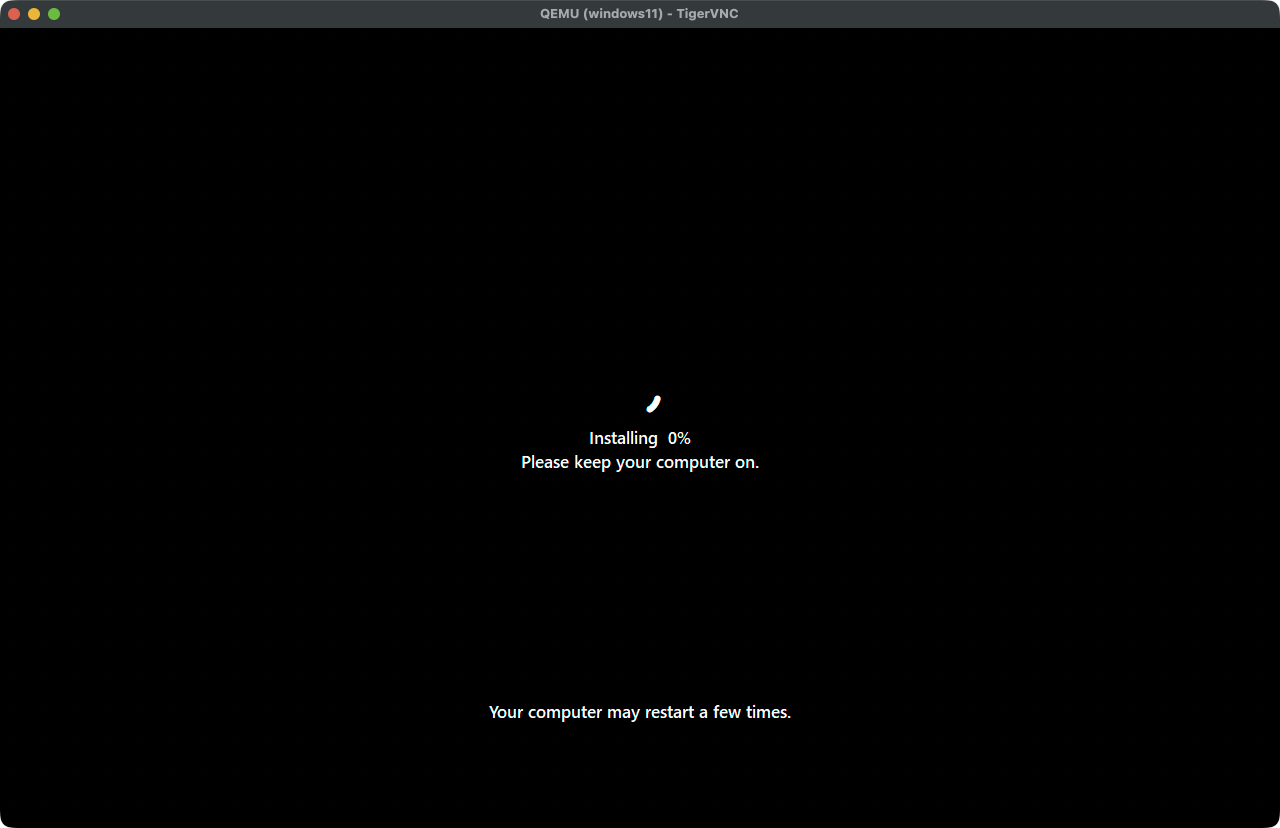

インストールが完了するまでしばらく待機します。今回の作業環境では20分ほどで自動的に再起動されました。

Step.15¶

再起動後はしばらく以下のような画面が表示されました。引き続き待機します。5分ほどで再度、再起動されました。

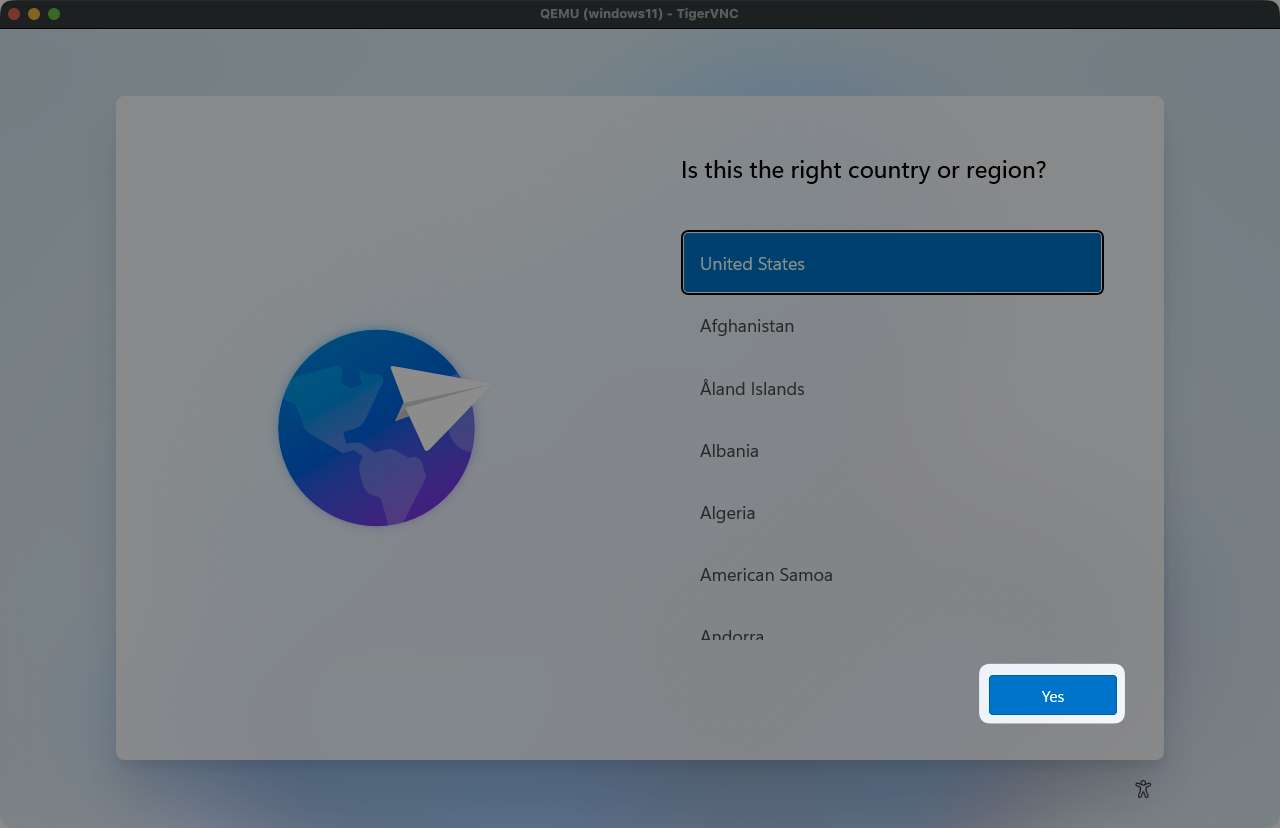

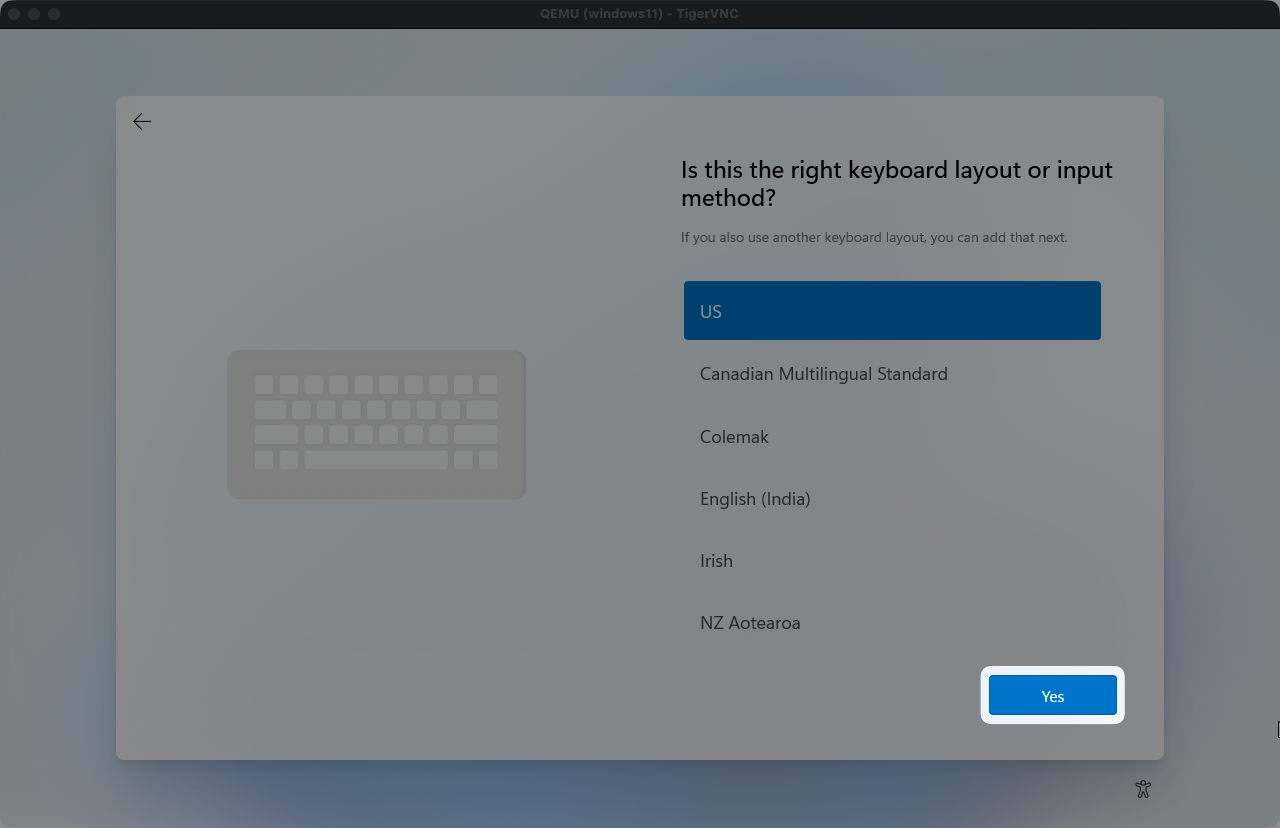

Step.16¶

再起動後にスプラッシュスクリーンが表示された後、以下の画面が表示されました。YESをクリックします。

Step.17¶

Yesをクリックします。

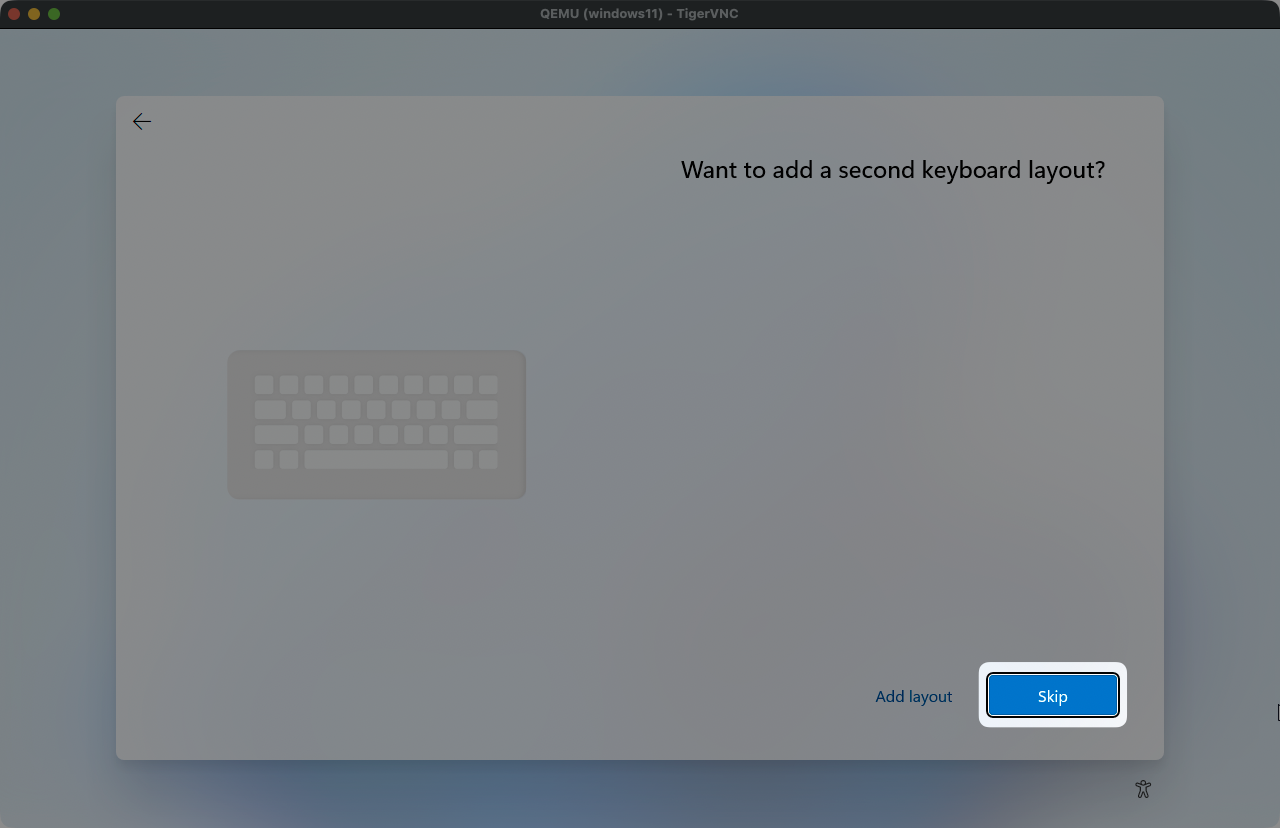

Step.18¶

Yesをクリックします。

Step.19¶

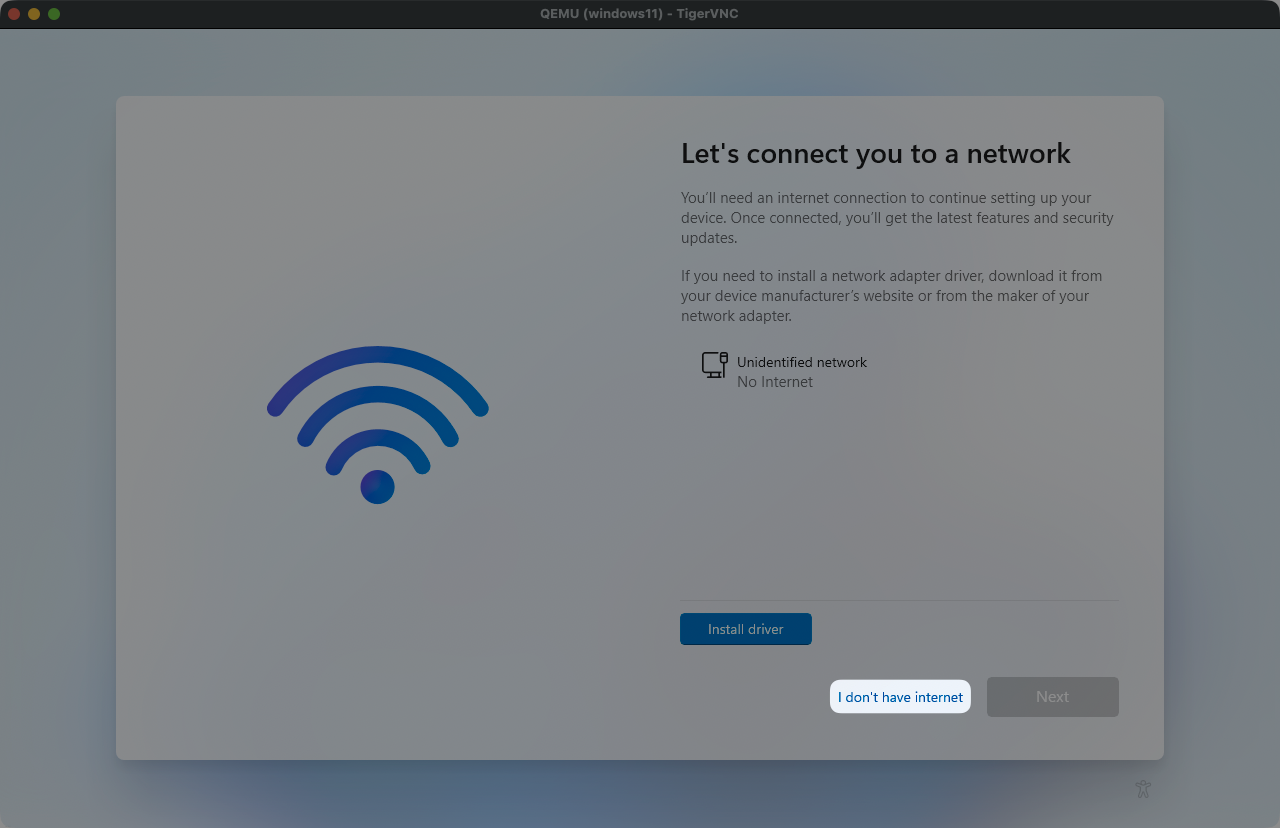

ネットワークを設定してインターネットから最新のアップデートを取得するか、確認されます。ここは一旦、I don't have internetをクリックして進めます。

Step.20¶

Windowsへログインするユーザ名を指定します。今回はadminにしました。入力が完了したらNextをクリックします。

Step.21¶

パスワードを指定します。入力が完了したらNextをクリックします。

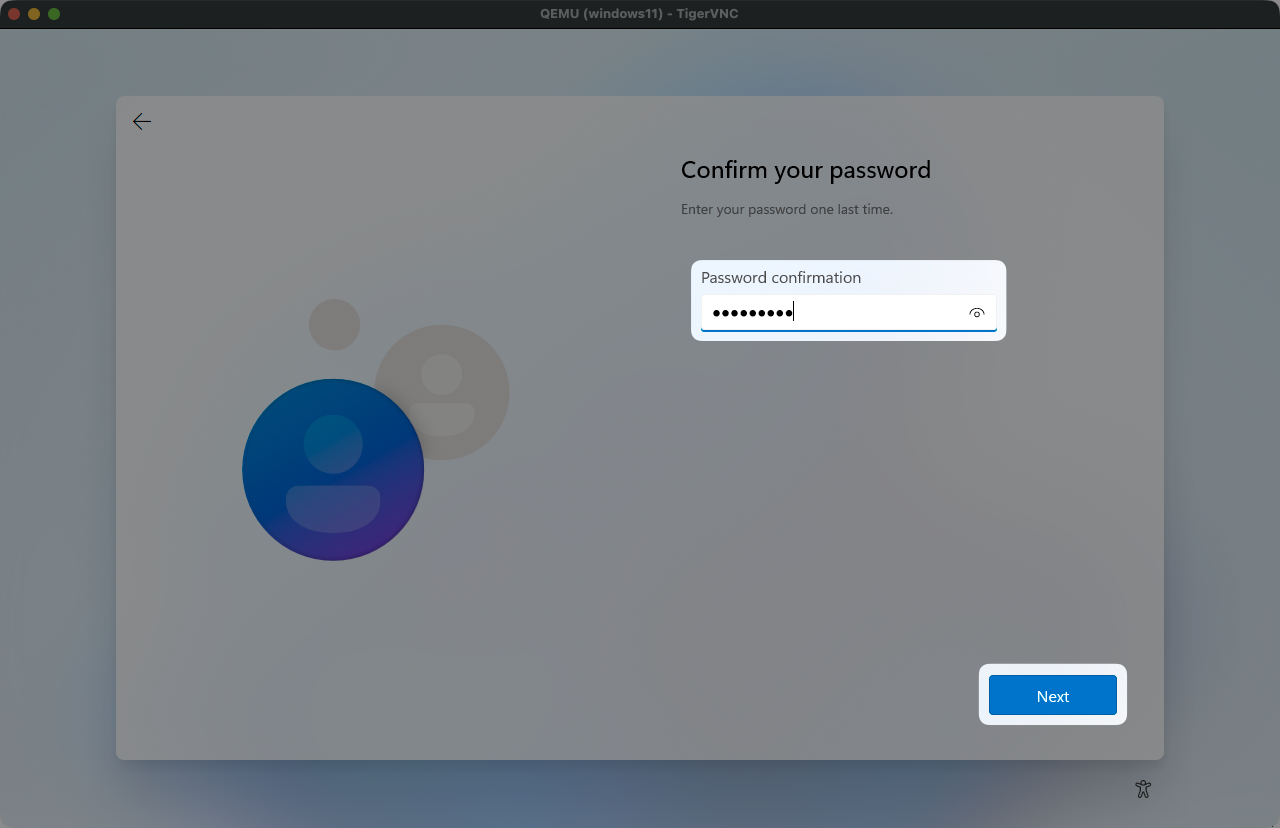

Step.22¶

確認用に同じパスワードを入力します。入力が完了したらNextをクリックします。

Step.23¶

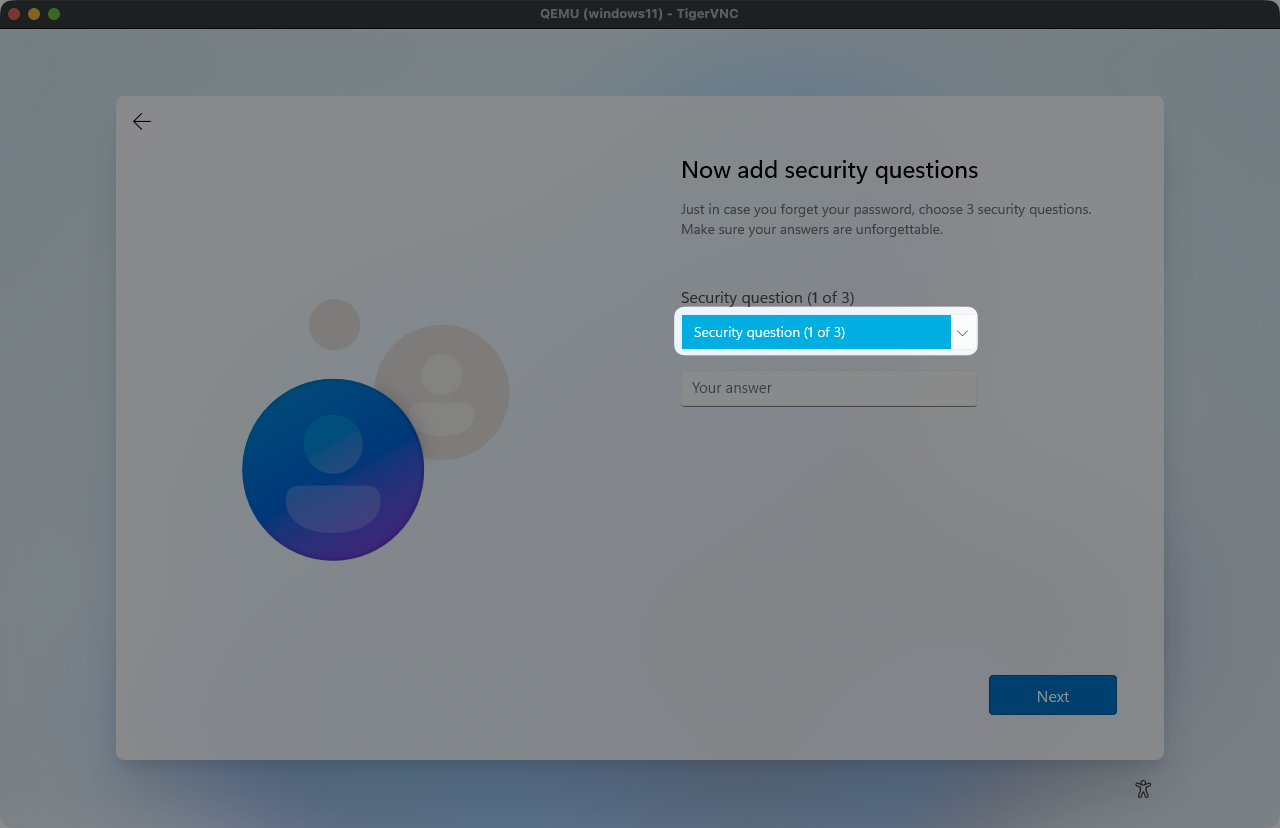

パスワードを忘れてしまった際、リカバリーに利用する秘密の質問と回答を設定します。Security questionをクリックします。

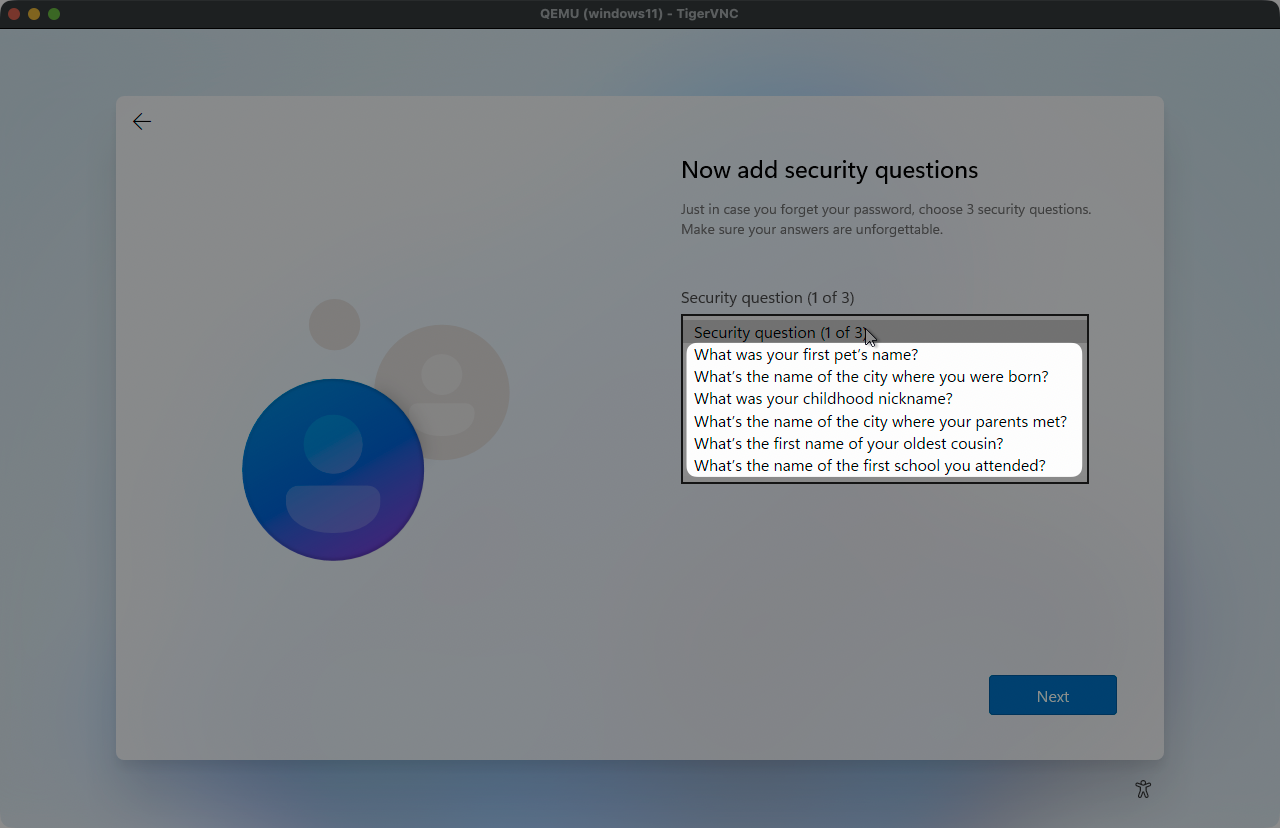

Step.24¶

任意の質問をクリックします。

Step.25¶

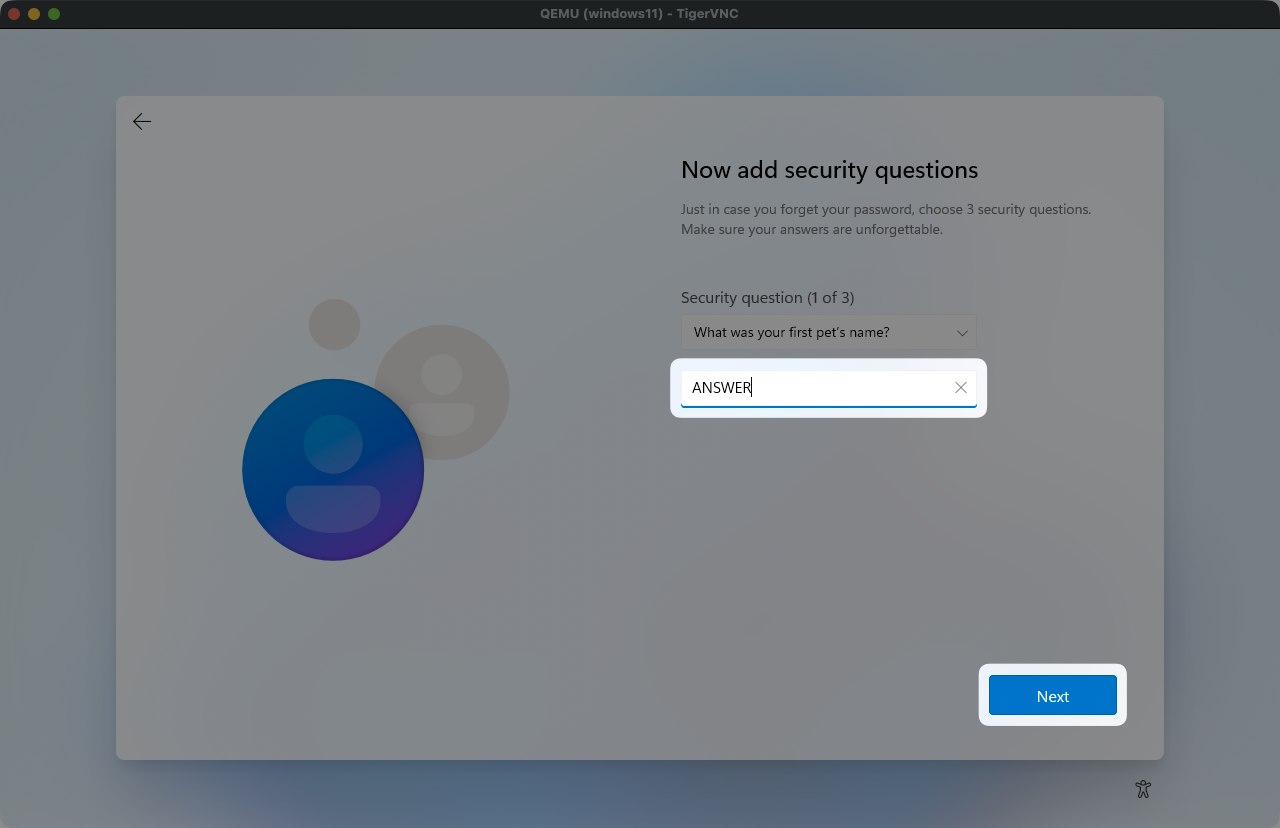

任意の回答を入力し、Nextをクリックします。これを3回繰り返します。

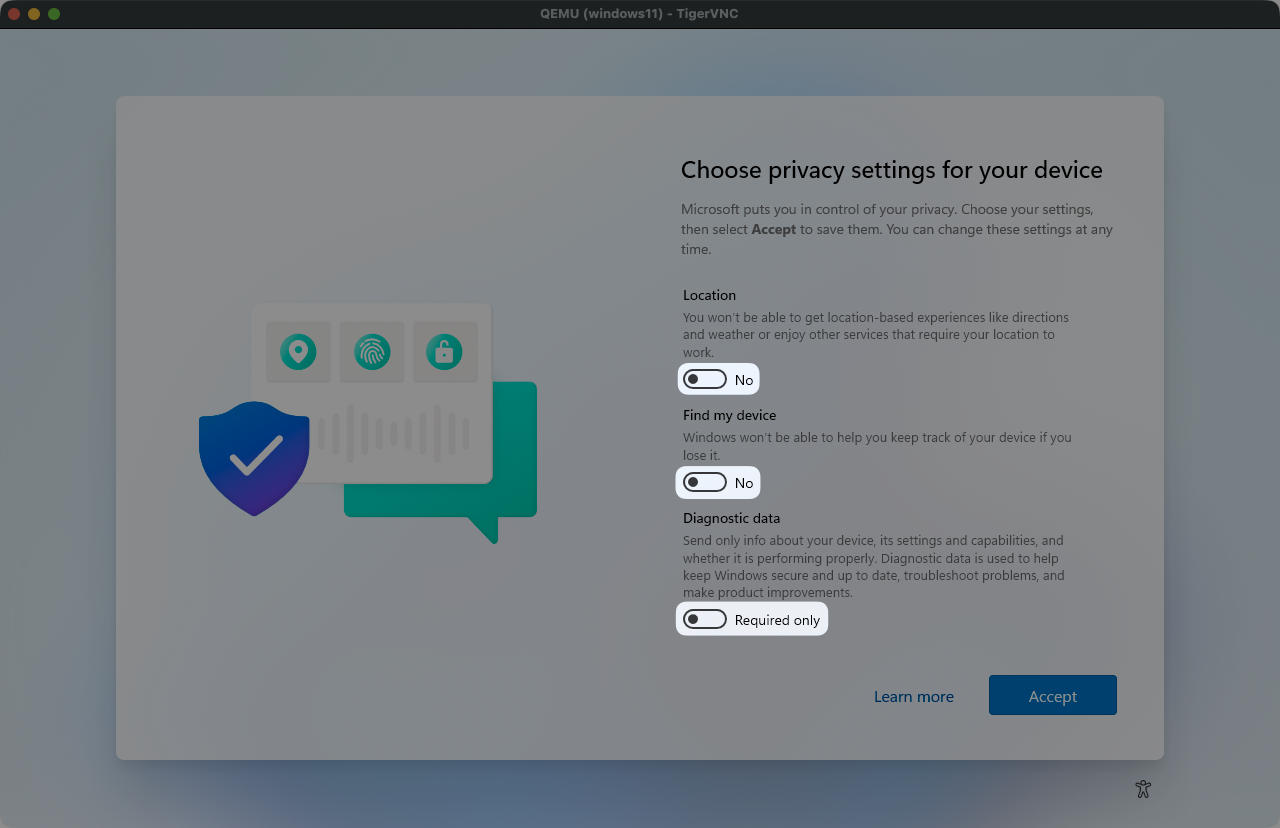

Step.26¶

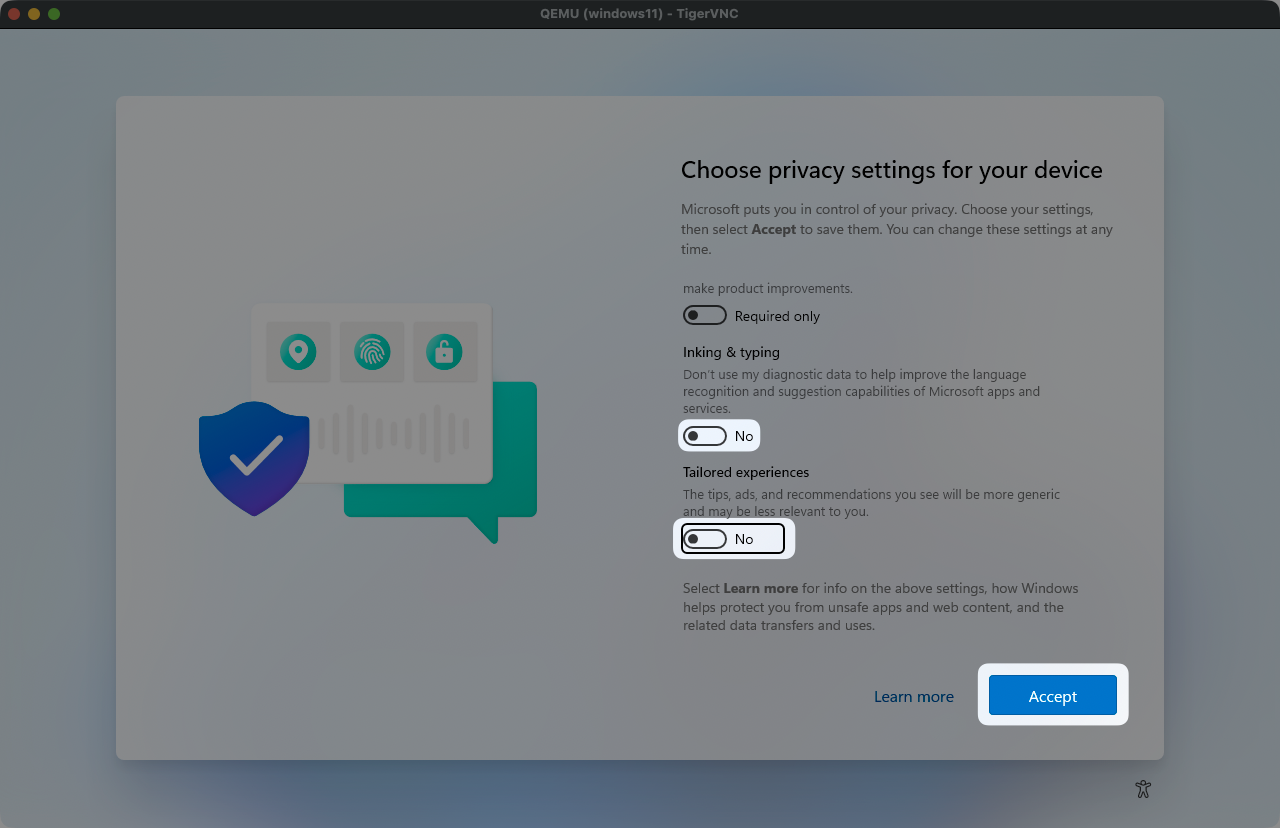

プライバシー設定を行います。検証用のイメージを作成する為、全ての項目からチェックを外します。Acceptをクリックします。

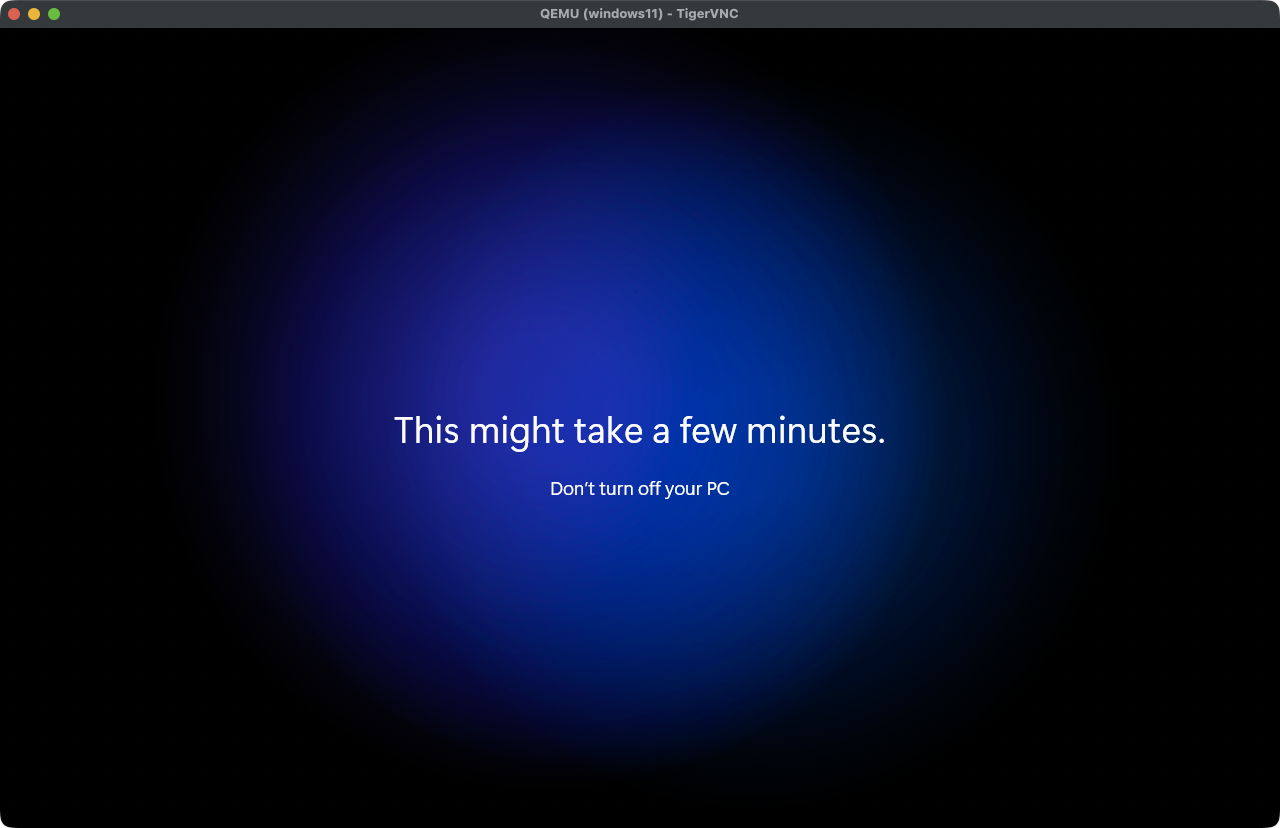

Step.27¶

いよいよ大詰めです。インストールが完了するまで、もう少し待機します。

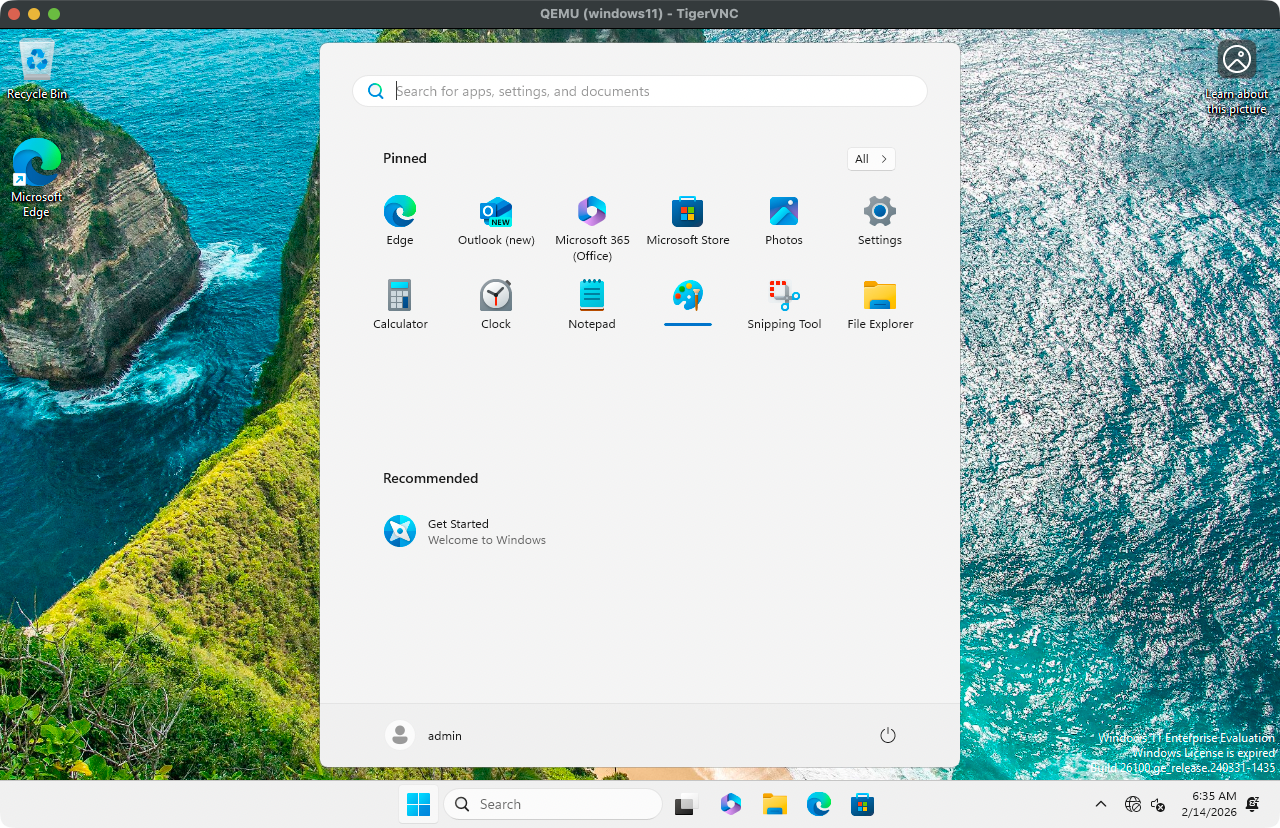

Step.28¶

Windows11のデスクトップが表示されました。これでインストールは完了です。

背景を単一色に変更する¶

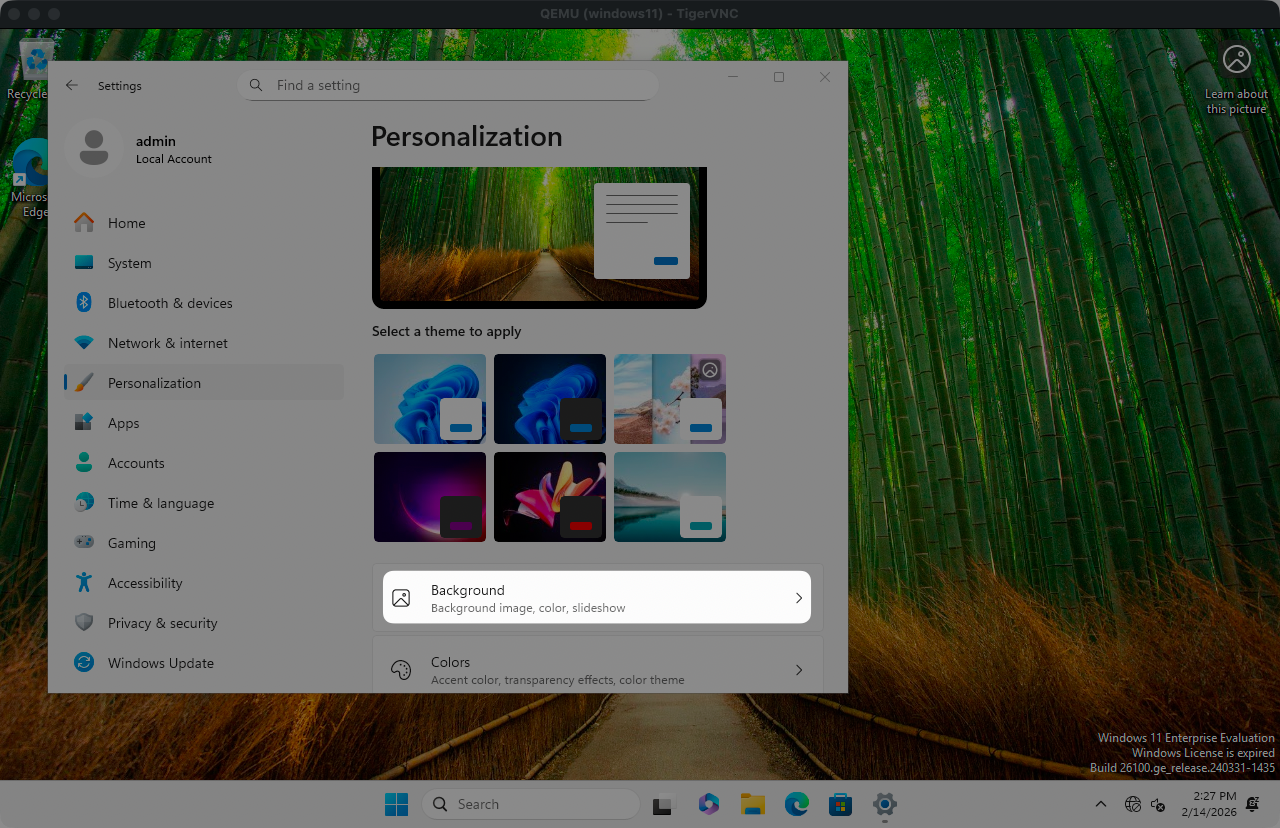

Step.1¶

Settings > PersonalizationからBackgroundをクリックします。

Step.2¶

Personalize your backgroundをクリックします。

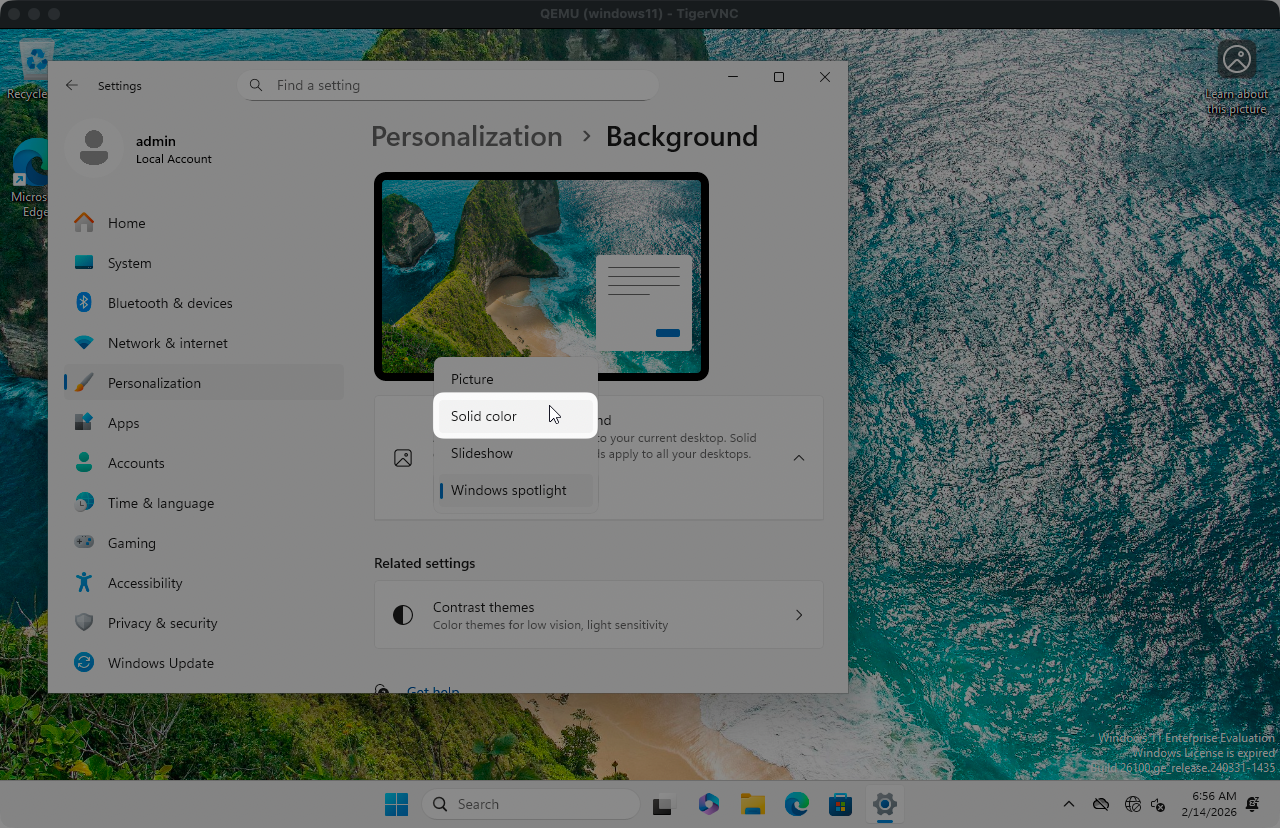

Step.3¶

表示されたメニューからSolid colorをクリックします。

Step.4¶

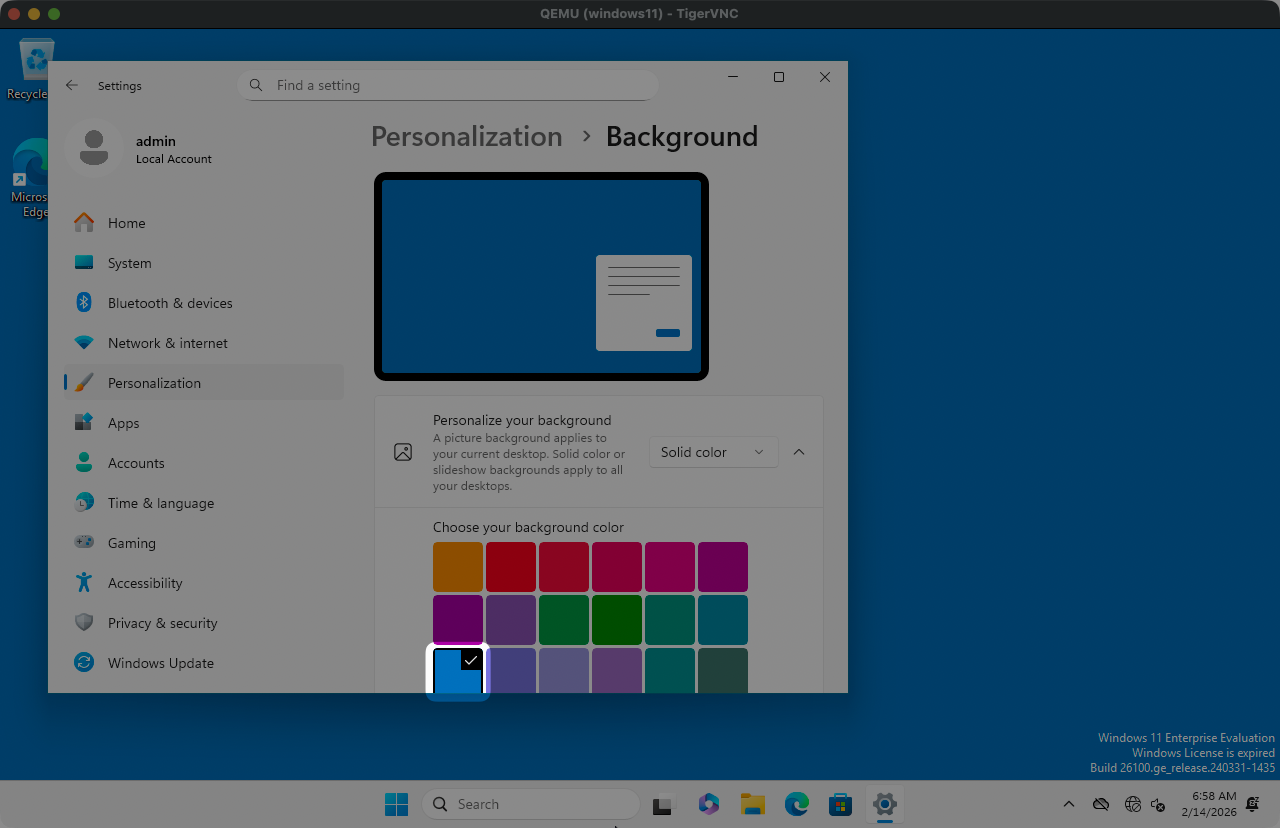

任意の色をクリックします。

電源設定¶

検証用の仮想マシンなのでスクリーンセーバーや無操作時にスタンバイへ移行しないように電源設定を行います。

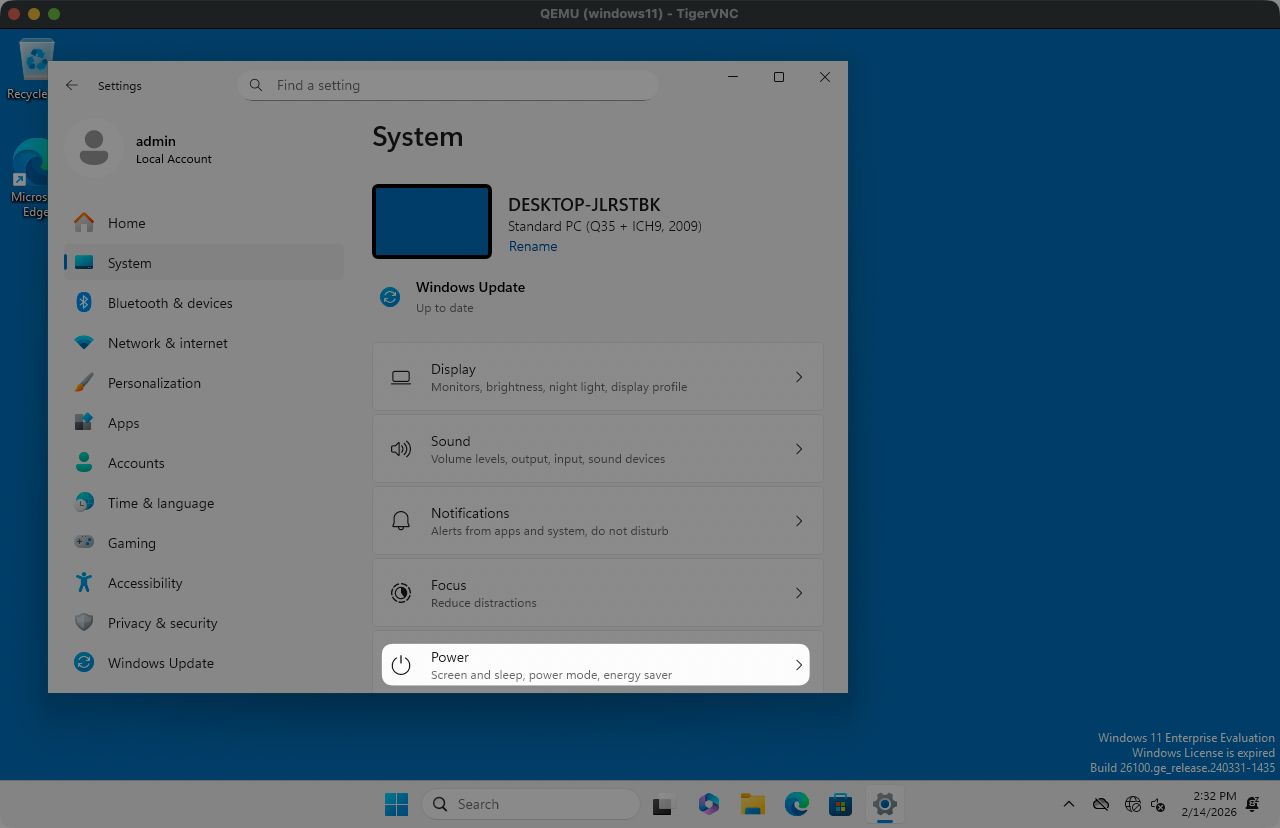

Step.1¶

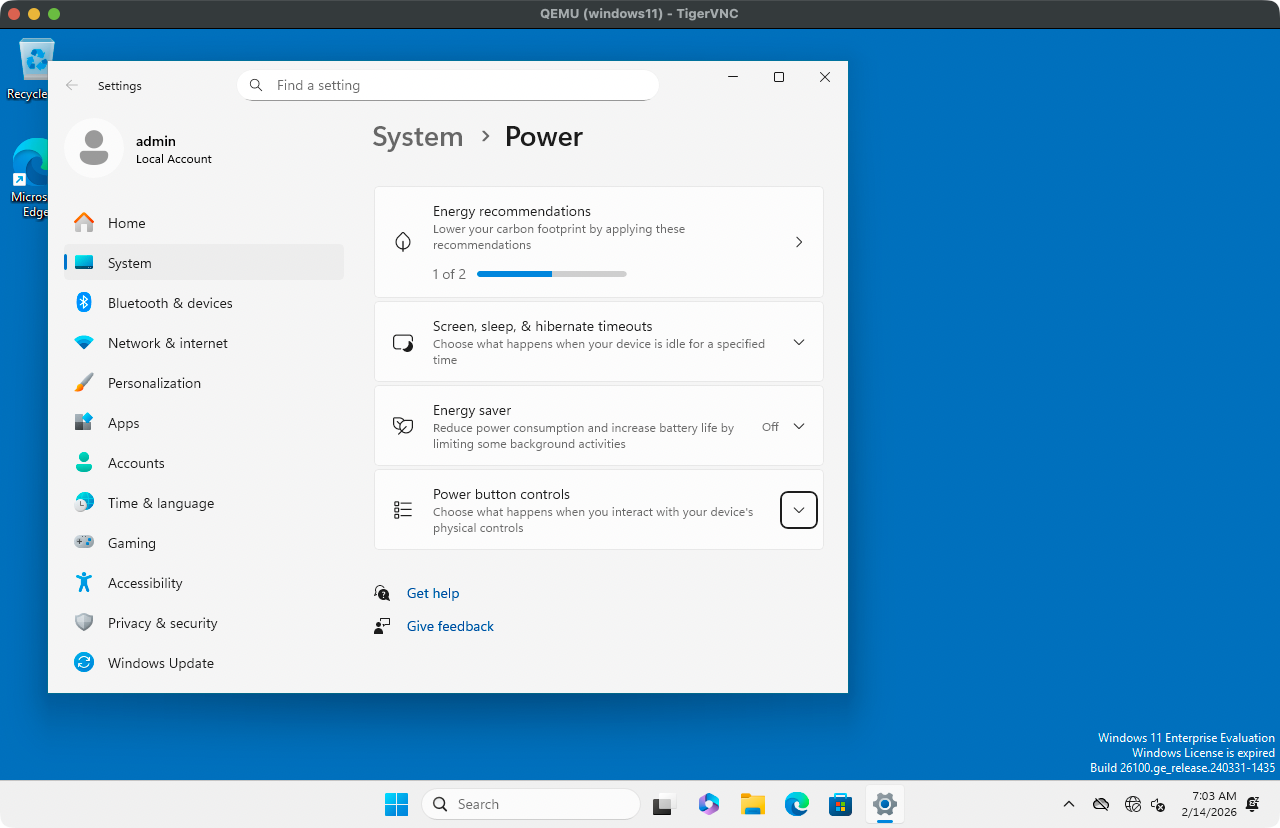

Settings > System > Powerをクリックします。

Step.2¶

今回は以下を設定します。

Energy recommencations
Screen, sleep, & hibernate timeouts

まず「1. Energy recommencations」から設定します。

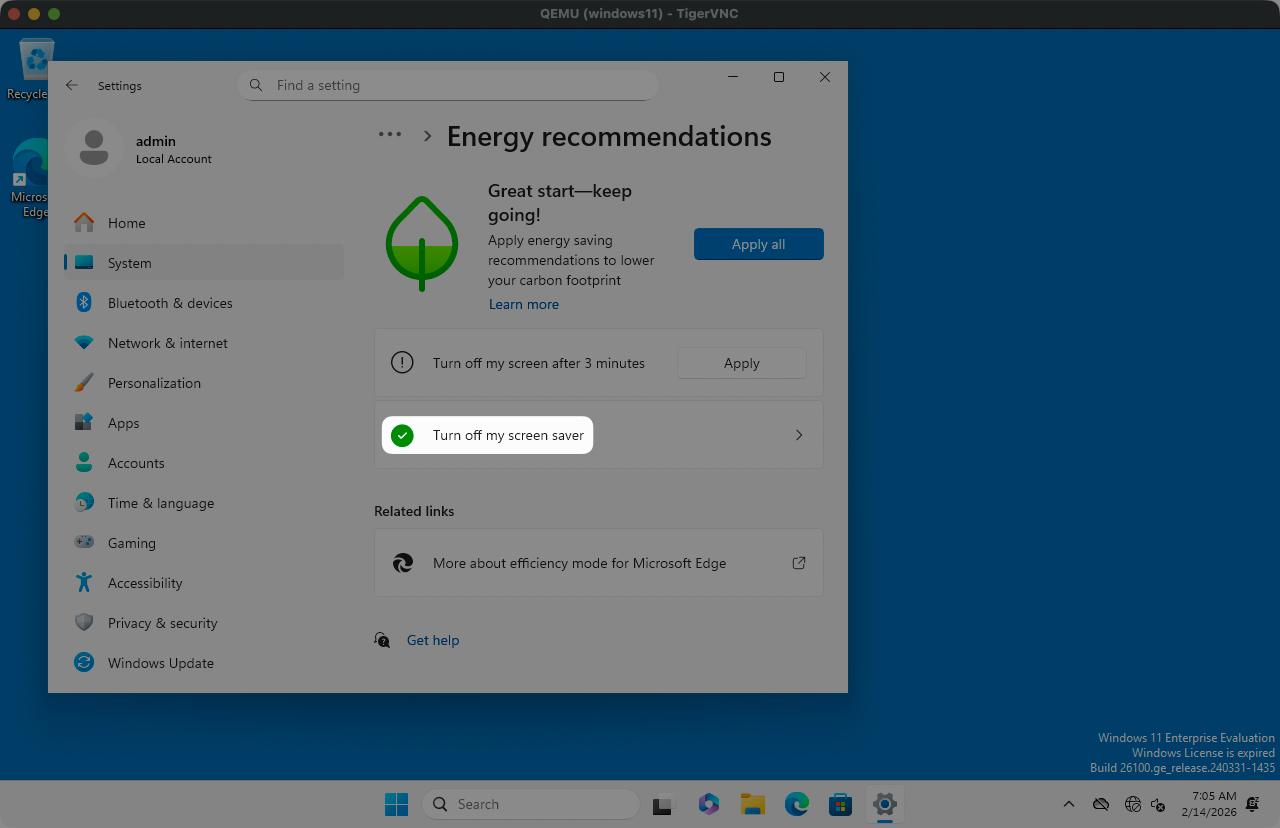

Step.3¶

Turn off my screen saverが選択されていることを確認します。私の環境ではデフォルトでこの設定になっていました。もし異なる場合は変更します。

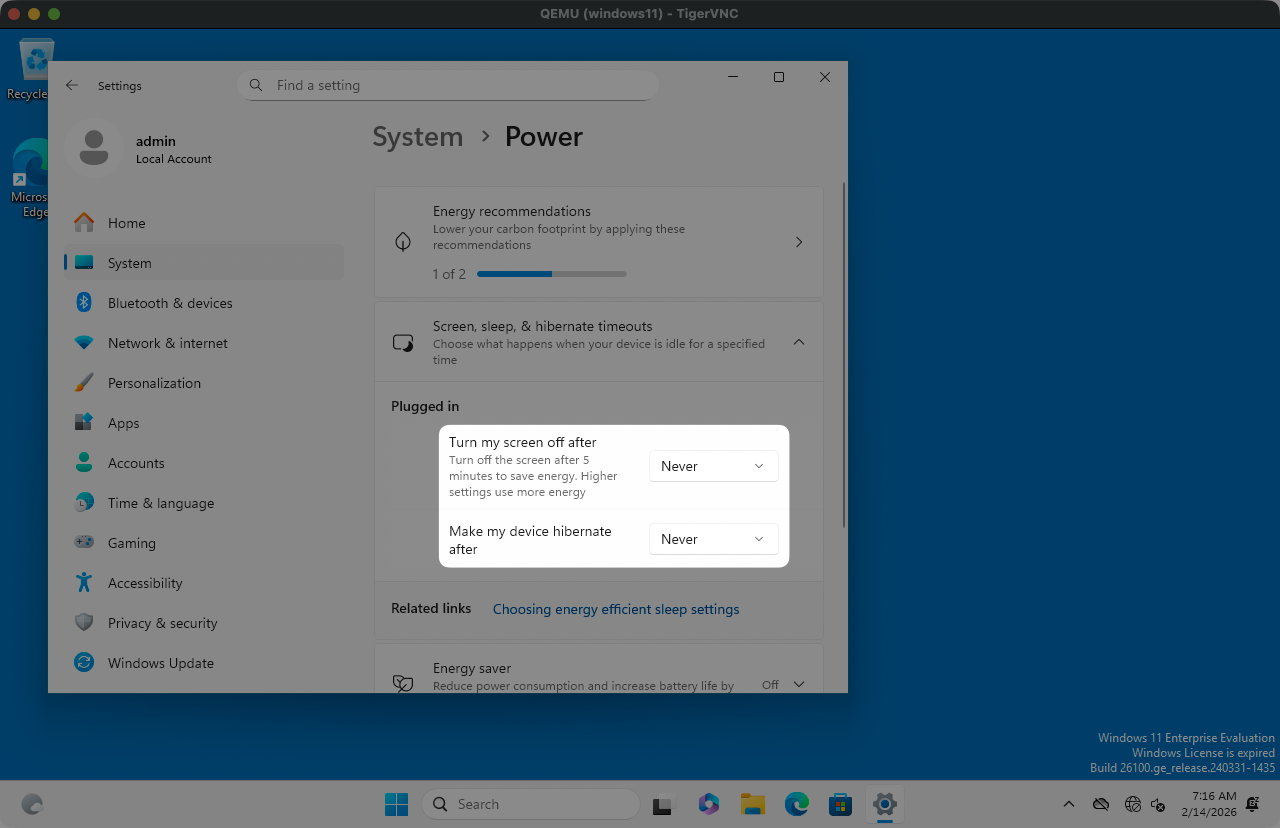

Step.4¶

「2. Screen, sleep, & hibernate timeouts」でTurn my screen off afterをNeverに設定します。

ディスプレイアダプタドライバーのインストール¶

デフォルトの状態だとディスプレイアダプタドライバーとしてMicrosoftの標準ドライバーがインストールされています。これをVirtIOのドライバーに置き換えます。

Step.1¶

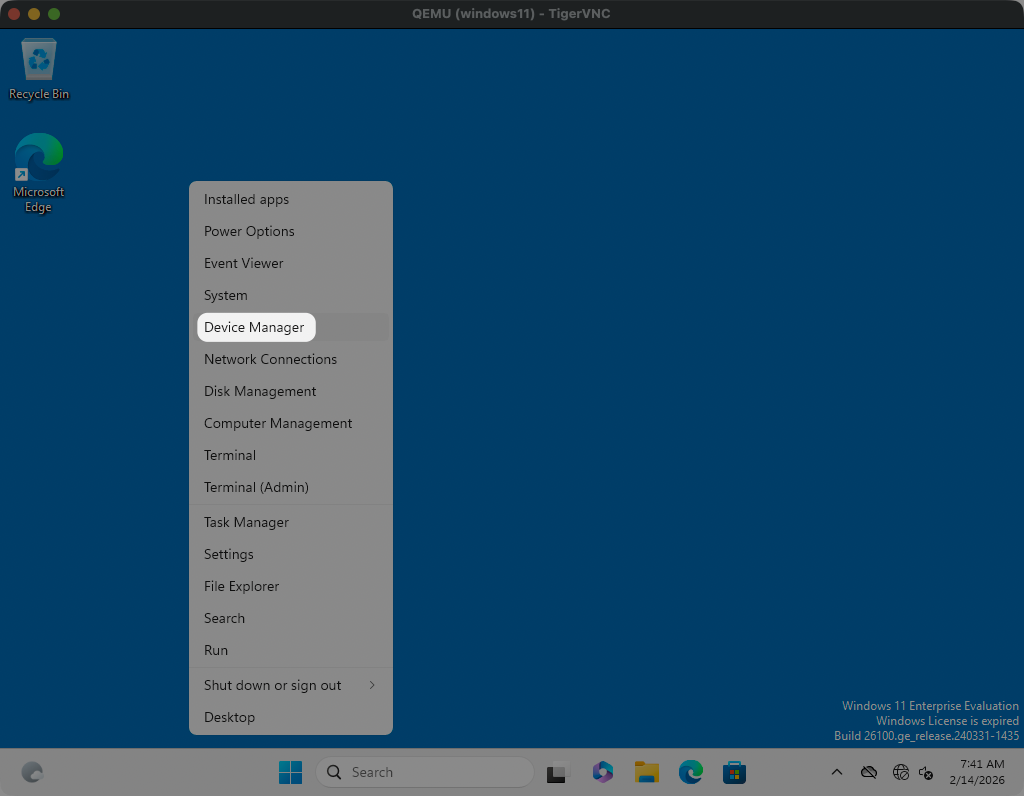

デバイスマネージャを起動します。スタートメニューを右クリックし、表示されたメニューからDevice Managerをクリックするのが簡単です。

Step.2¶

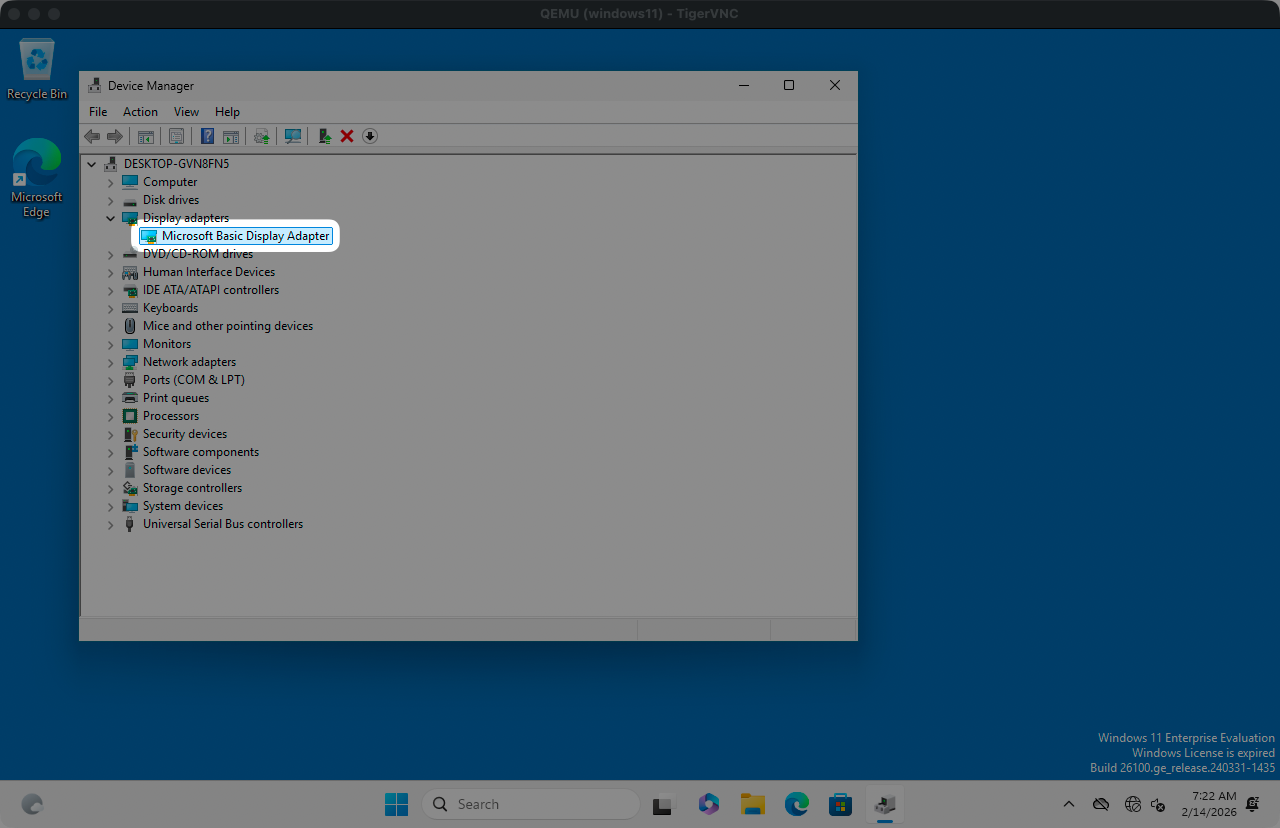

Display adaptersの項目を展開し、Microsoft Basic Display Adapterを右クリックします。

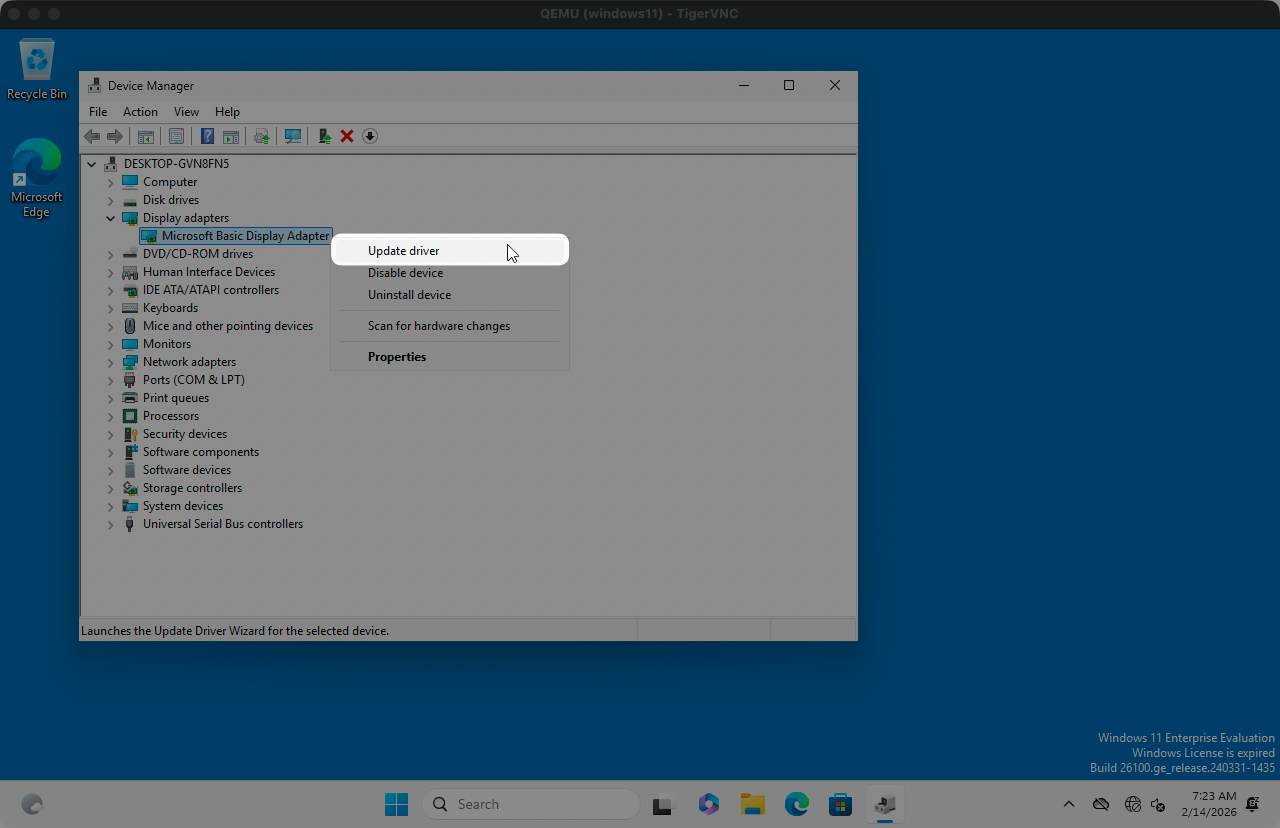

Step.3¶

表示されたメニューからUpdate driverをクリックします。

Step.4¶

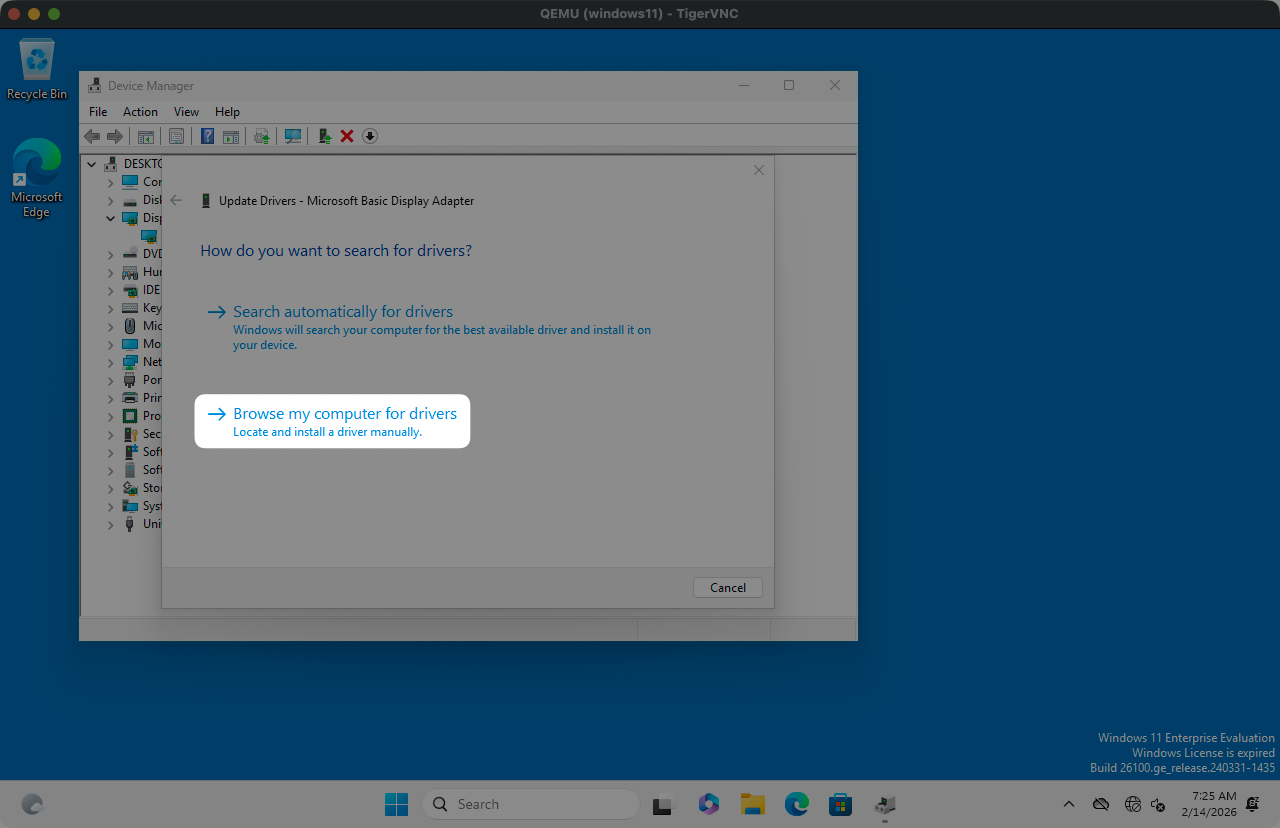

Browse my computer for driversをクリックします。

Step.5¶

Browseをクリックします。

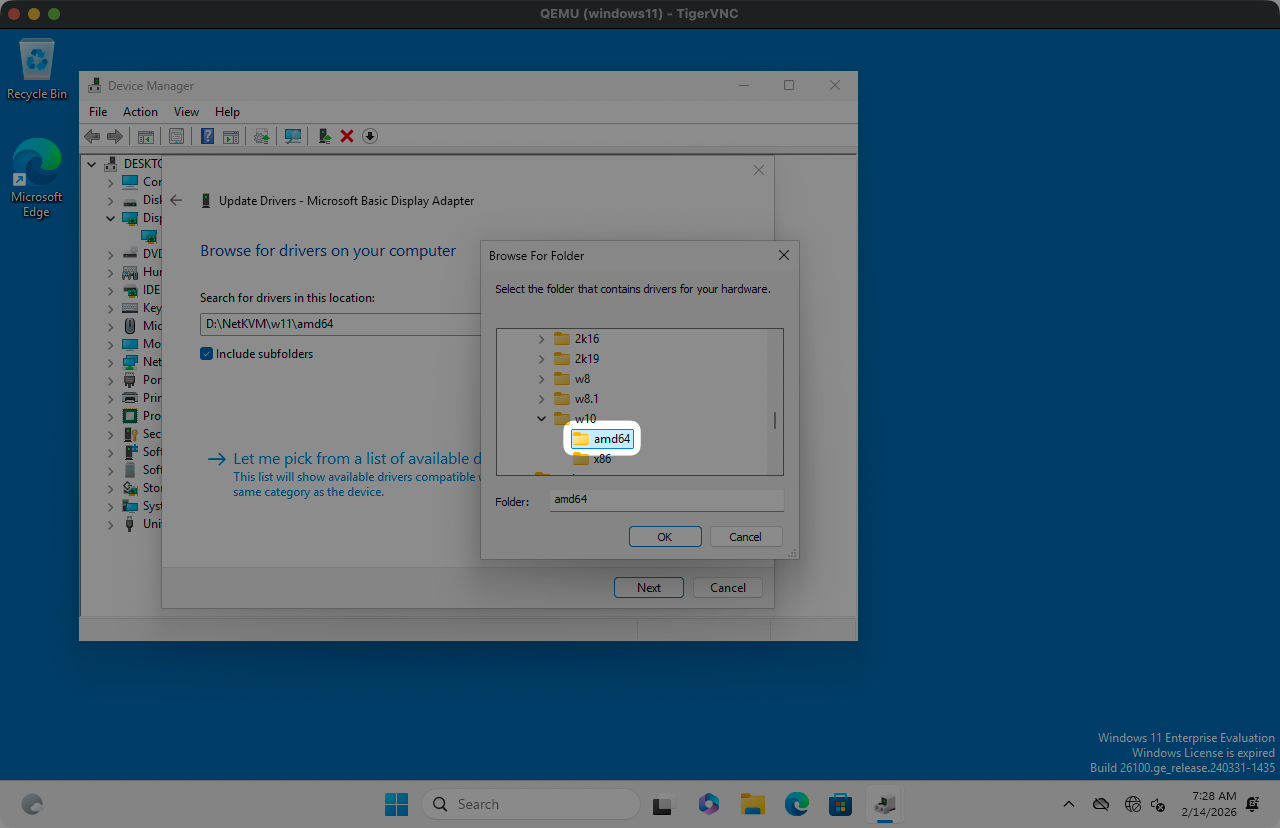

Step.6¶

D:\qxldod\win10\amd64を選択し、OKをクリックします。今回、利用しているVirtIO Driver ISOファイルには「win11」というフォルダが含まれていないため、「win10」のフォルダを指定する点に注意します。

Step.7¶

Nextをクリックします。

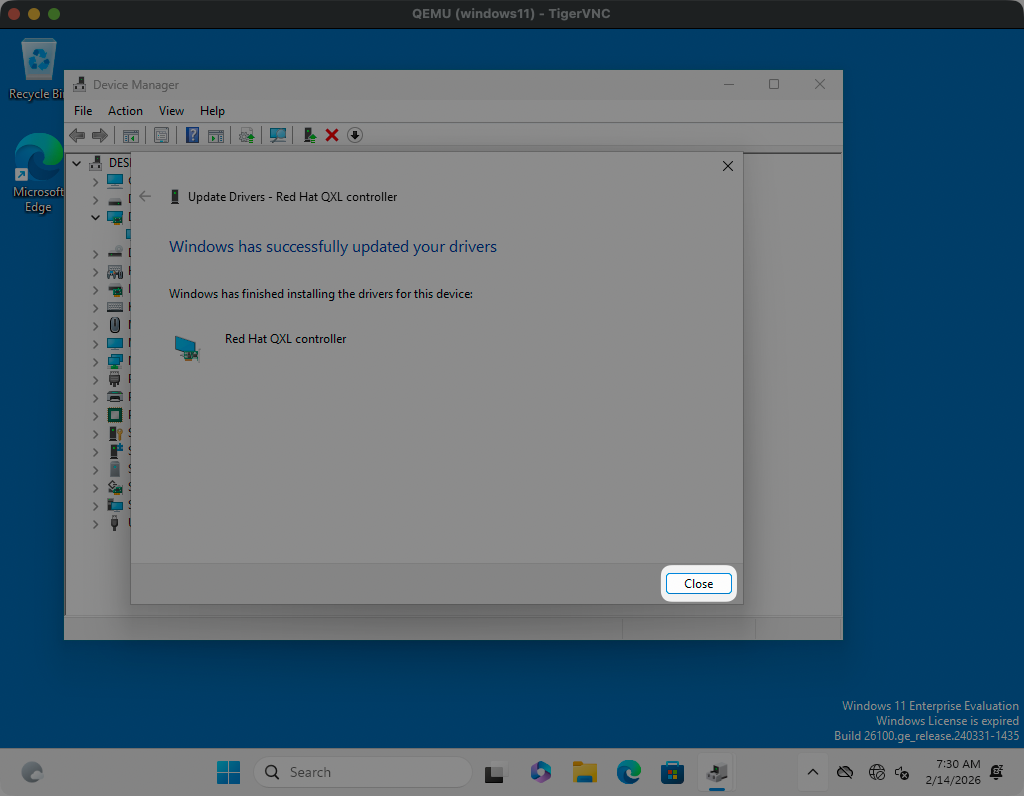

Step.8¶

Closeをクリックします。

Step.9¶

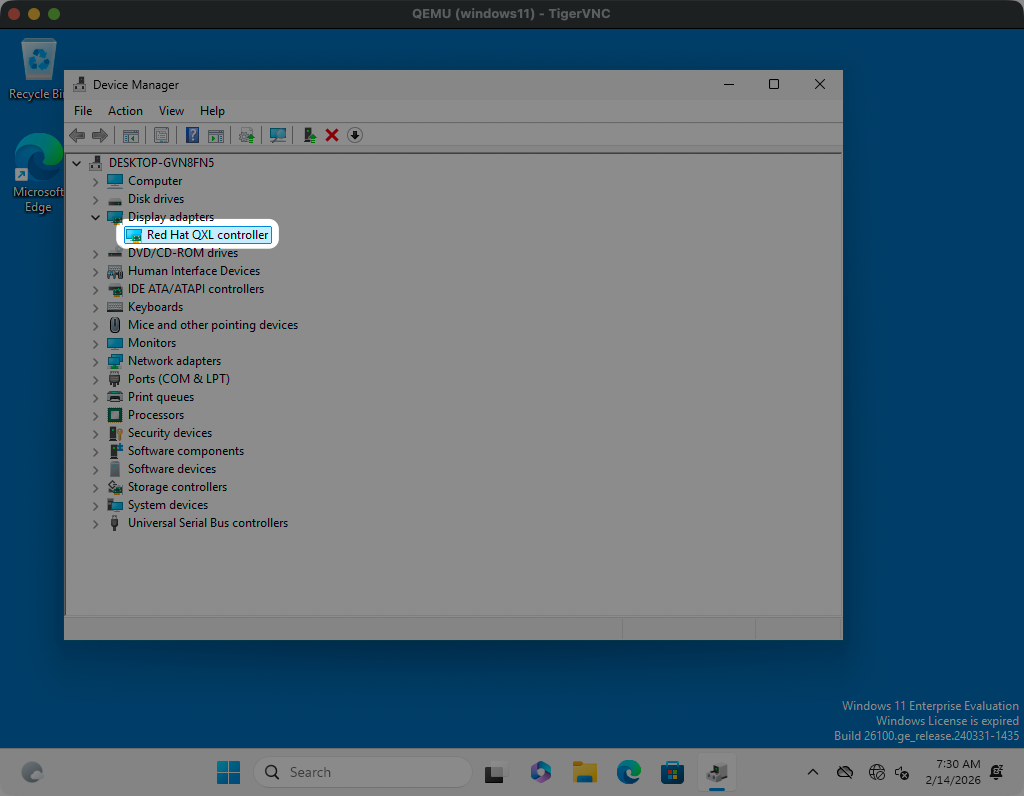

これでディスプレイアダプタードライバーがインストールされました。

自動アップデートの無効化¶

自動アップデートを無効化しておきます。設定はローカルグループポリシーエディタから行います。

Step.1¶

検索窓に「gpedit」と入力し、表示されたEdit group policyをクリックします。

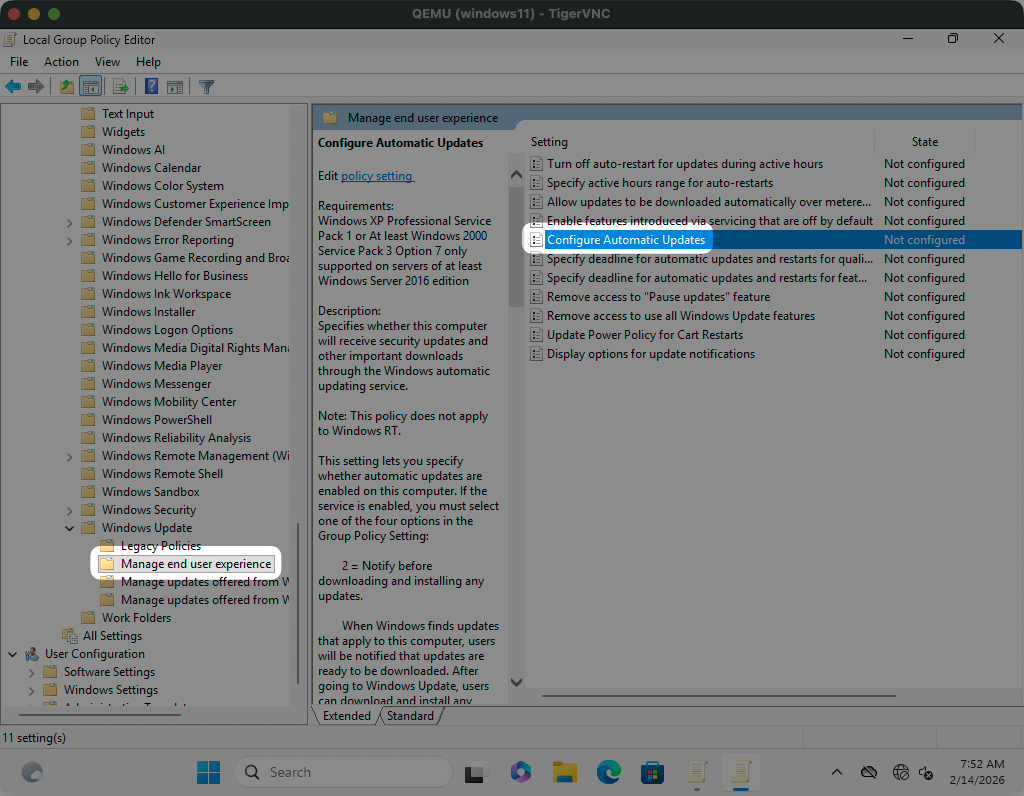

Step.2¶

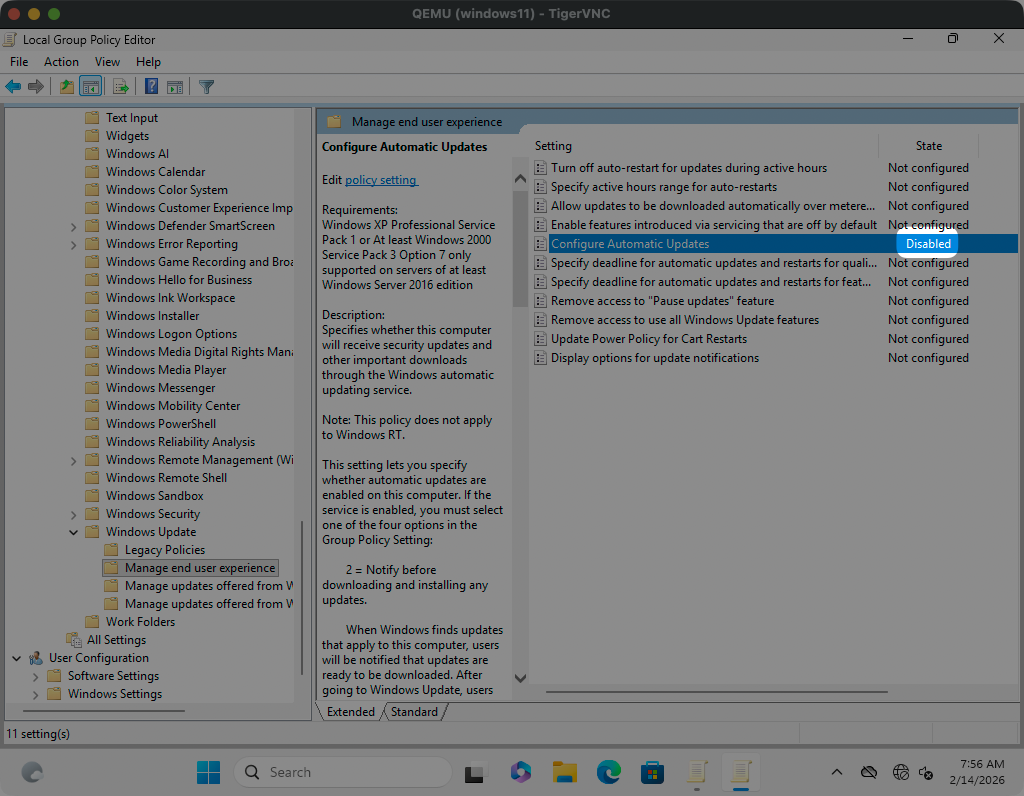

ローカルグループポリシーエディタが起動してきます。Computer Configuration > Administrative Templates > Windows Components > Windows Update > Manage end user experienceの順で選択し、Configure Automatic Updatesをダブルクリックします。

Step.3¶

デフォルトは未構成

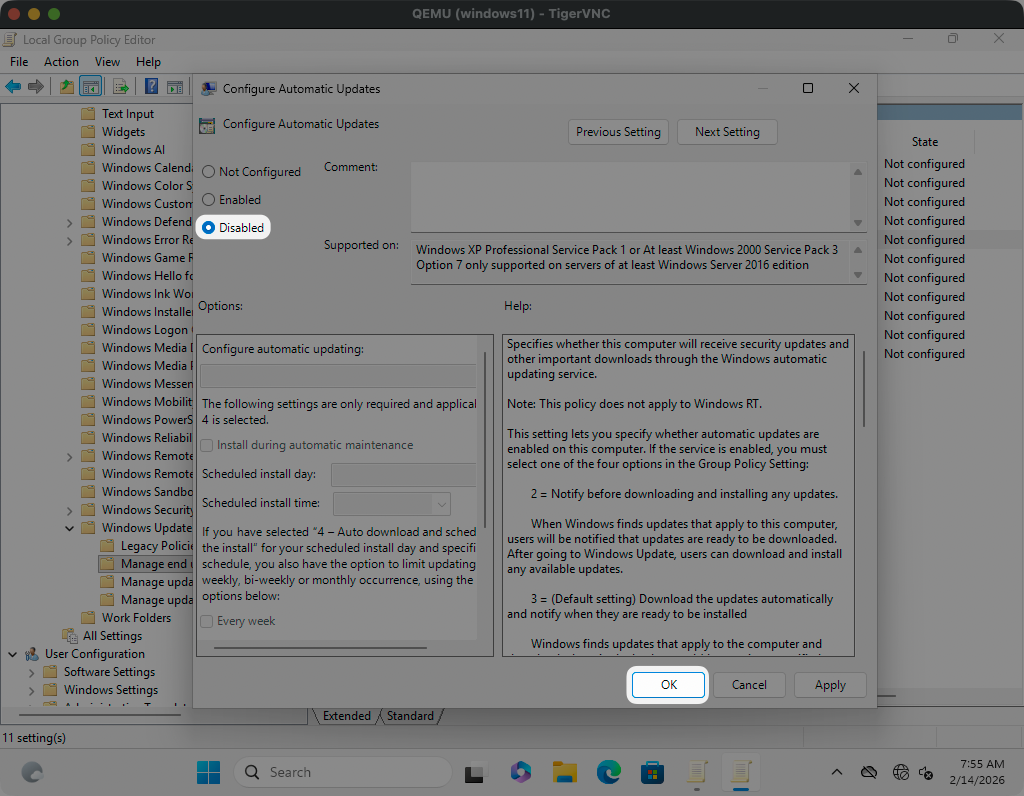

デフォルトではEnabledになっている為、これをDisabledへ変更し、OKをクリックします。

Step.4¶

これで自動アップデートは無効化されました。

「ノードの起動完了」をCMLへ通知するタスクの作成¶

Windows11をCML上で起動した際に「Windows11が起動完了したこと」をCMLへ通知する為にCOMポートへ指定文字列を出力するタスクを作成します。Start > All > Windows Tools > Task Schedulerの順にクリックし、タスクスケジューラを起動します。

Step.1¶

Create Taskをクリックします。

Step.2¶

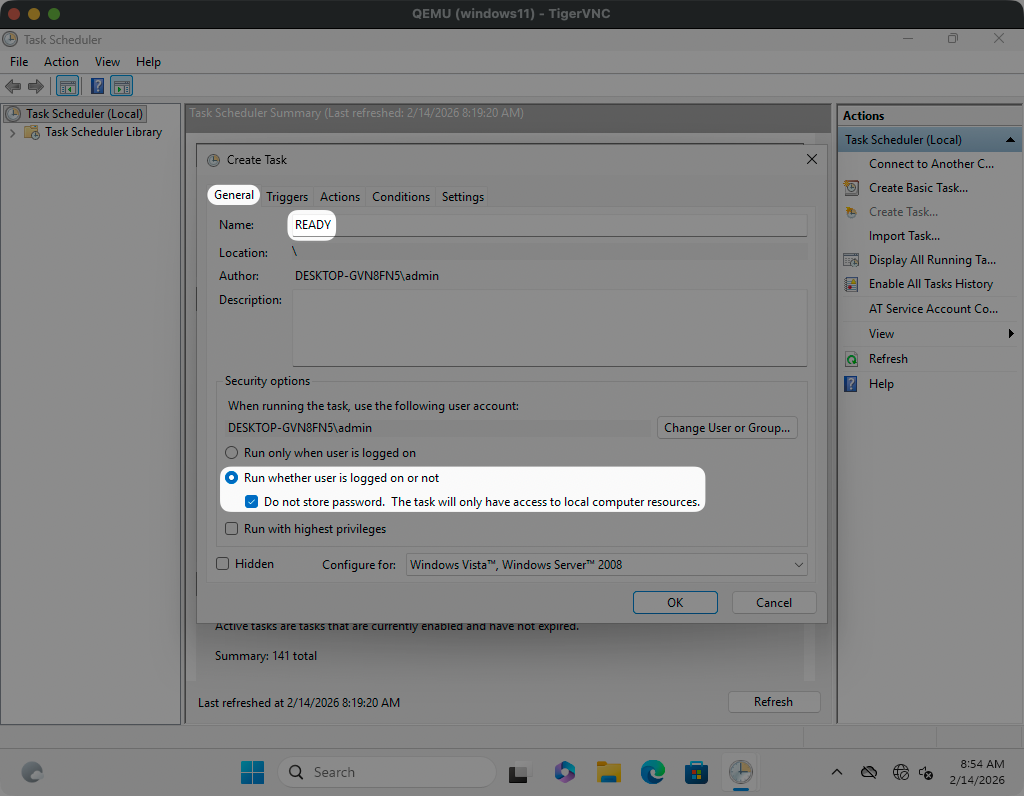

以下のように設定します。Nameは任意で構いませんが、今回は「READY」としました。設定が完了したらOKをクリックします。

項目	値
Name	`READY`
Run whether user is logged on or not	チェックする
Do not store password. The task will only have access to local computer resource.	チェックする

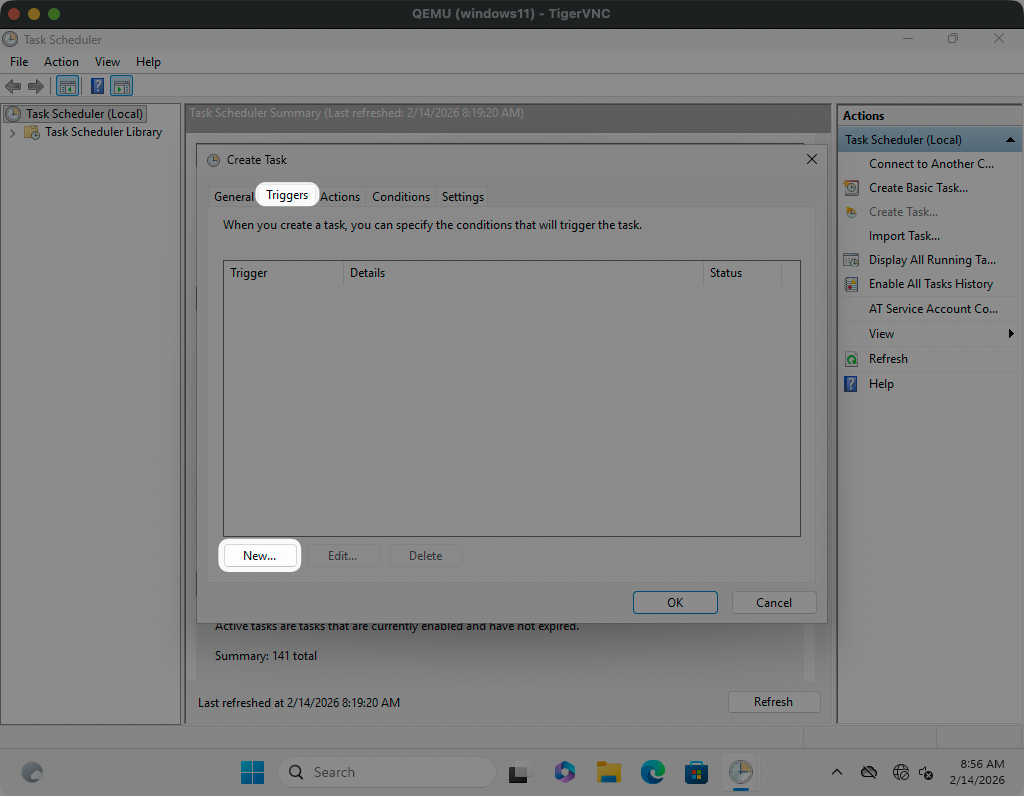

Step.3¶

Triggersタブを選択し、Newをクリックします。

Step.4¶

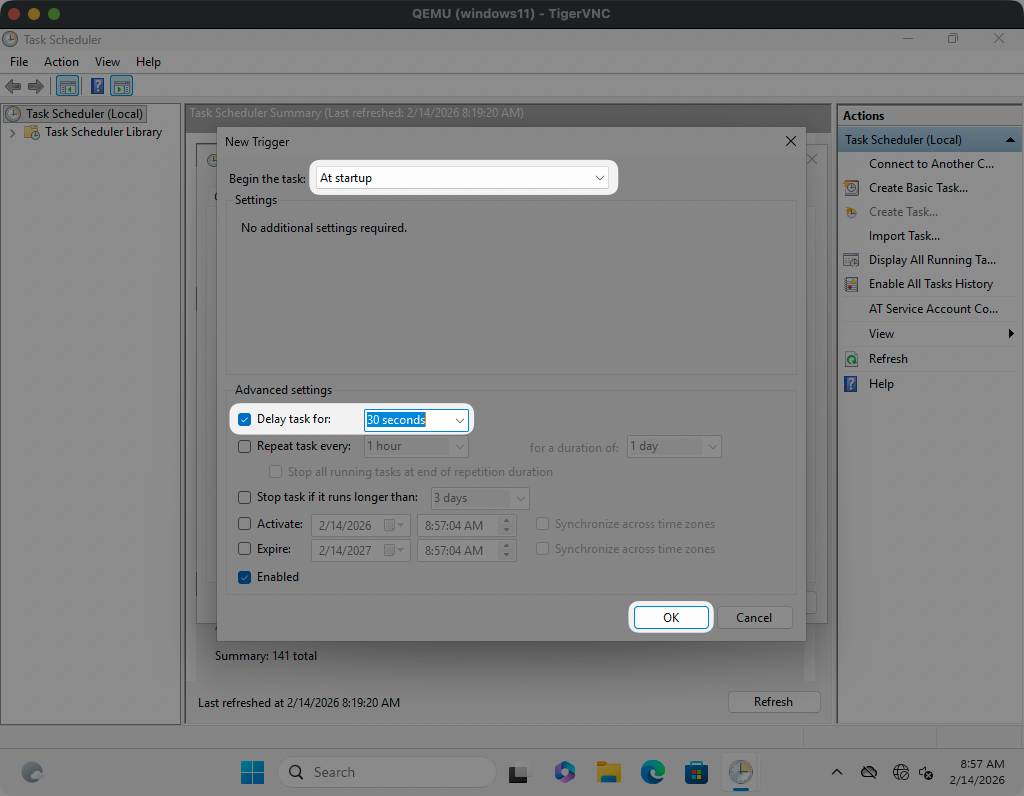

以下のように設定します。設定が完了したらOKをクリックします。

項目	値
Begin the task	At startup
Delay task for:	`30 seconds`

Step.5¶

Actionsタブを選択し、Newをクリックします。

Step.6¶

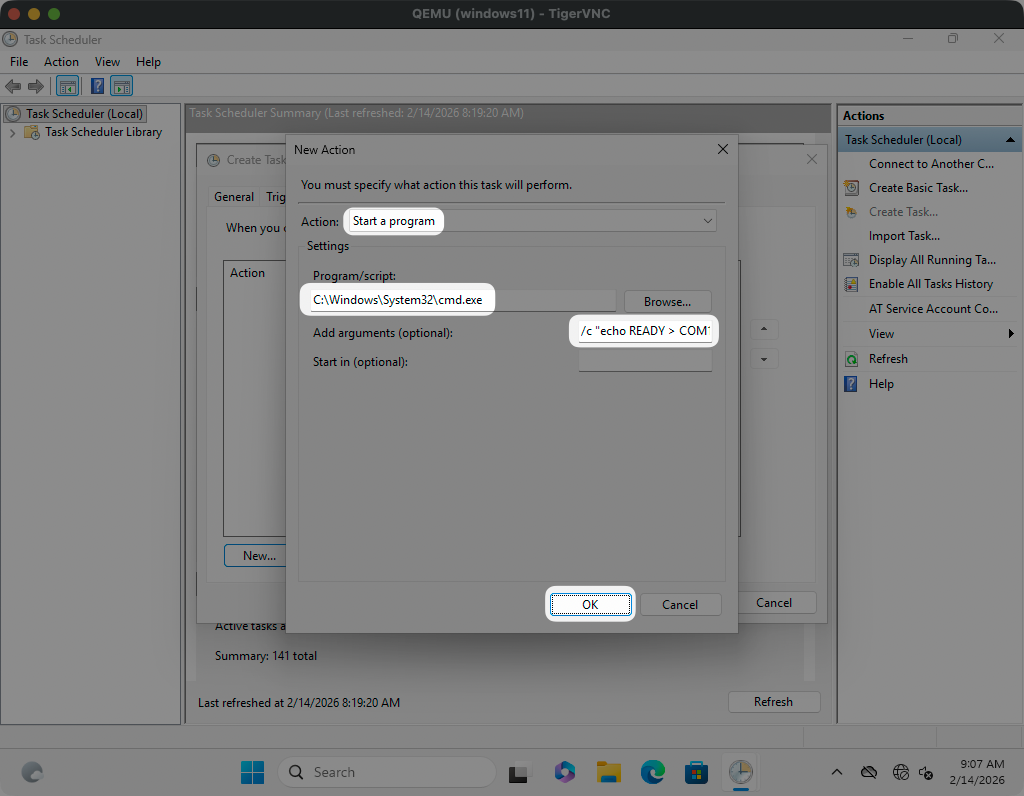

以下のように設定します。設定が完了したらOKをクリックします。

項目	値
Action	Start a program
Program/script:	`C:¥Windows¥System32¥cmd.exe`
Add arguments (optional):	`/c "echo READY > COM1"`

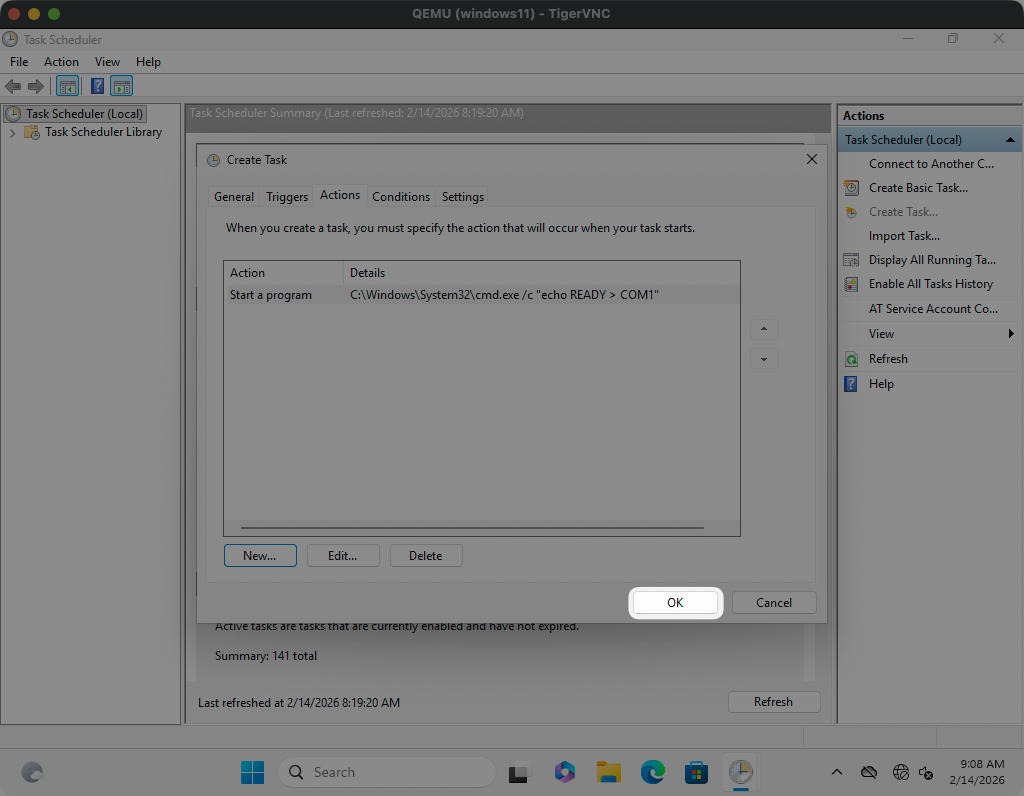

Step.7¶

OKをクリックします。

Step.8¶

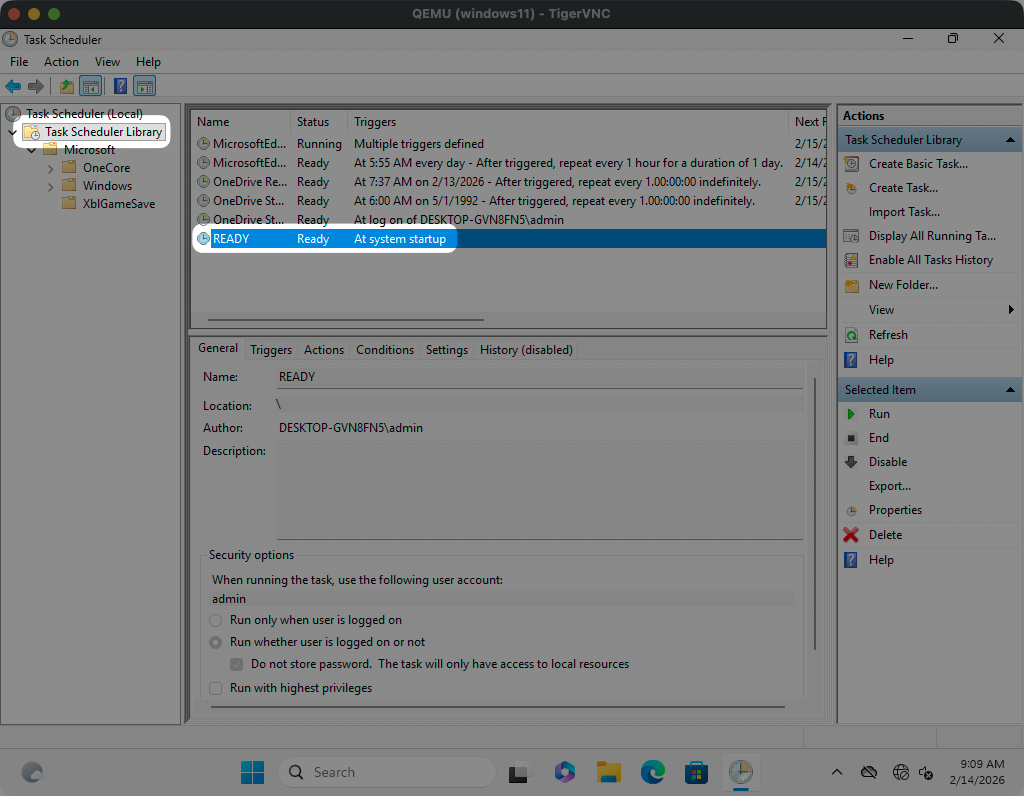

これで設定完了です。作成したタスクはTask Scheduler Library配下に作成されています。

BitLockerの無効化¶

後の手順でqcow2イメージの圧縮を行い、ファイルサイズを縮小します。BitLockerが有効になっているとエラーとなってしまい、圧縮ができません。その為、予めBitLockerを無効化しておきます。BitLockerの無効化にはWindows標準コマンドであるmanage-bdeを利用します。

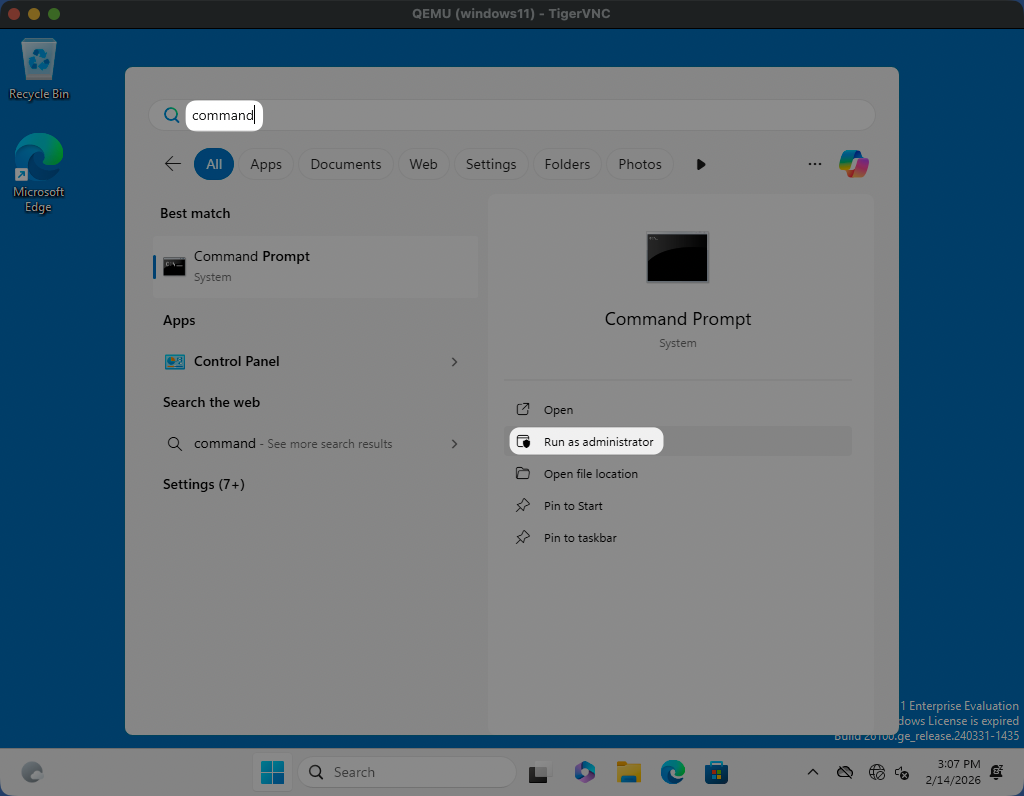

Step.1¶

「command」というキーワードで検索するとコマンドプロンプトが表示されます。manage-bdeの実行には管理者権限が必要になる為、Run as administratorをクリックします。

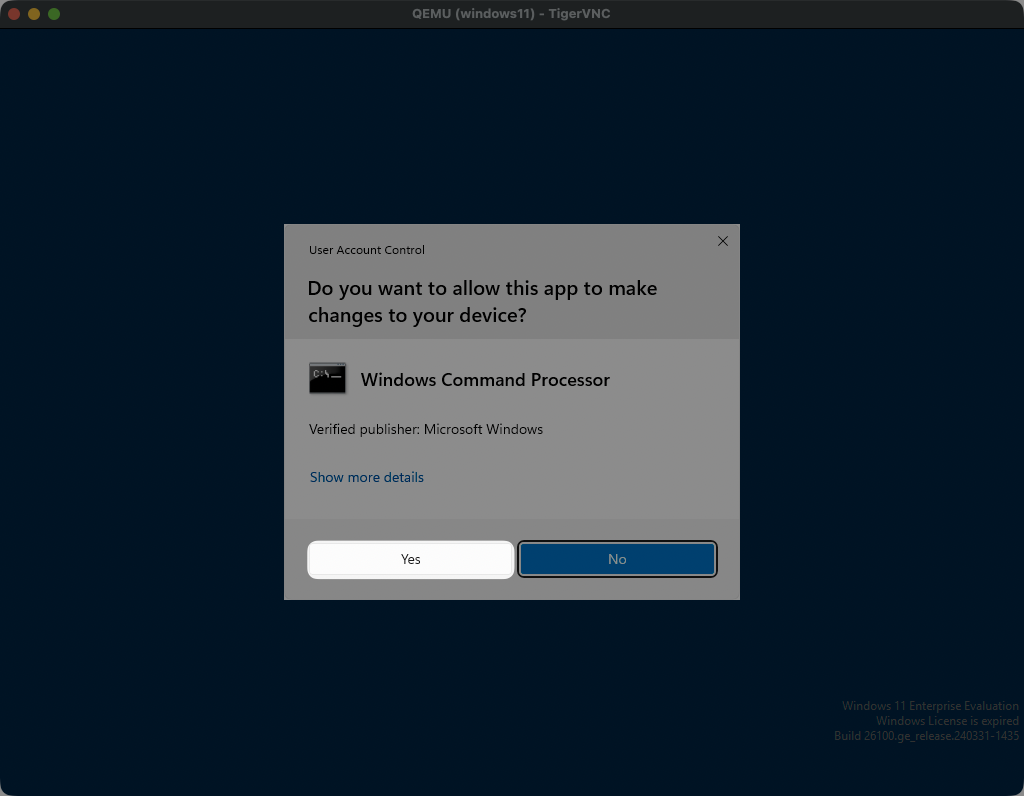

Step.2¶

Yesをクリックします。

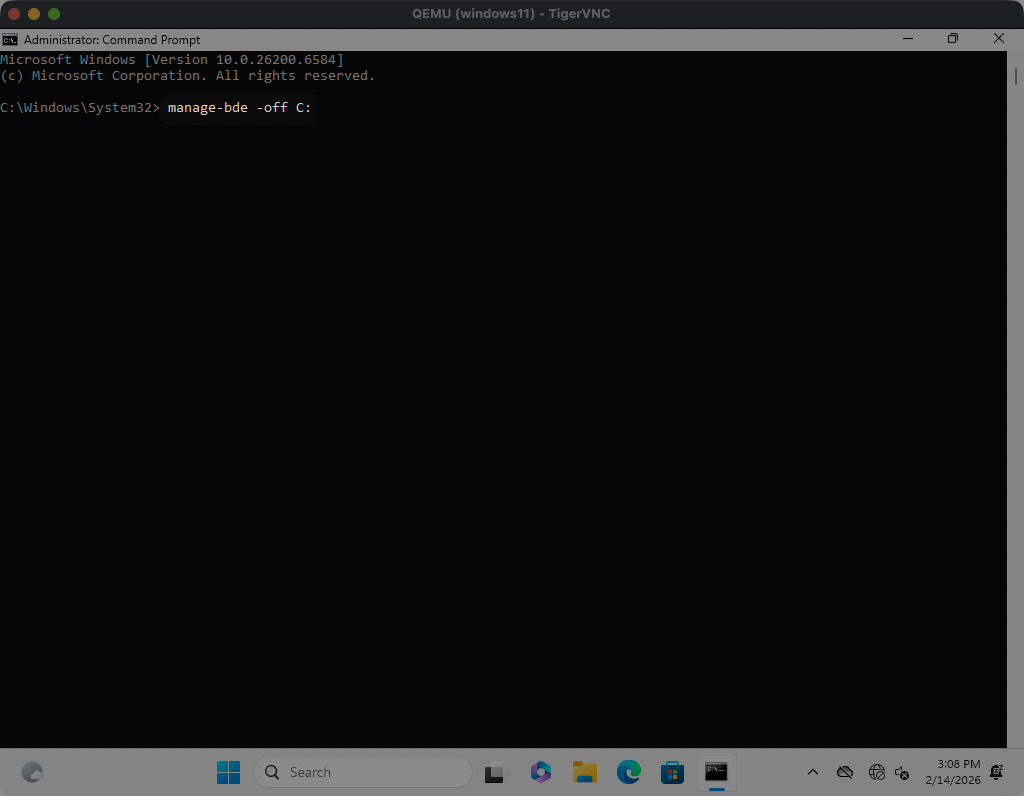

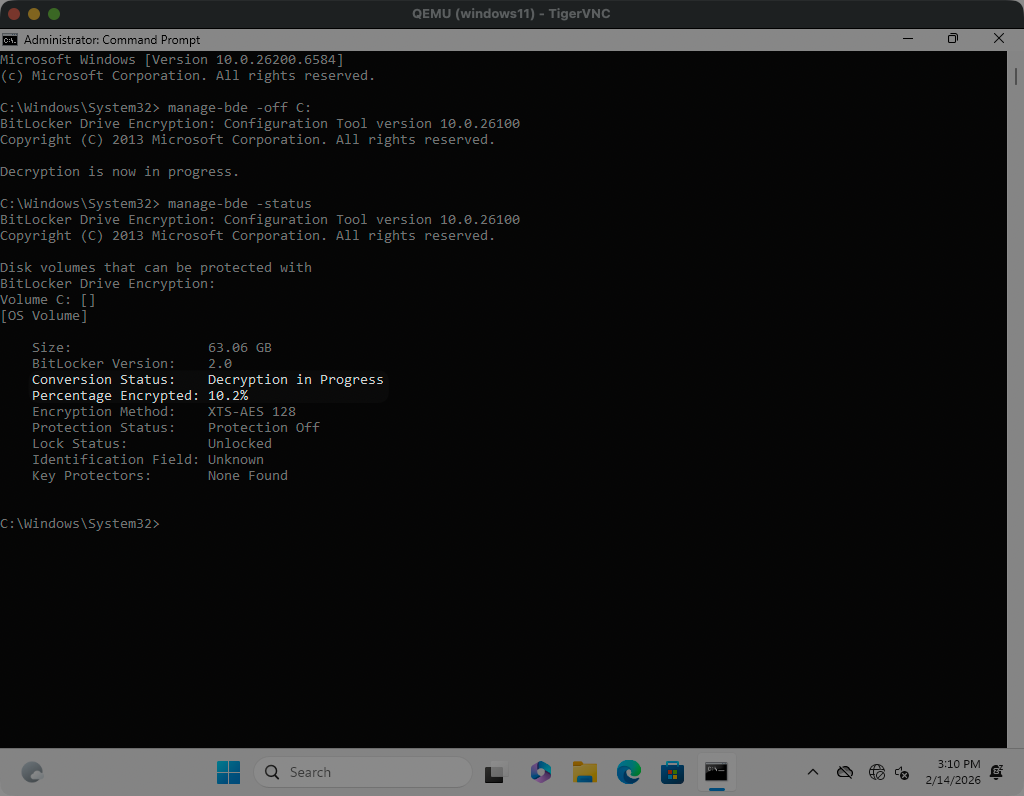

Step.3¶

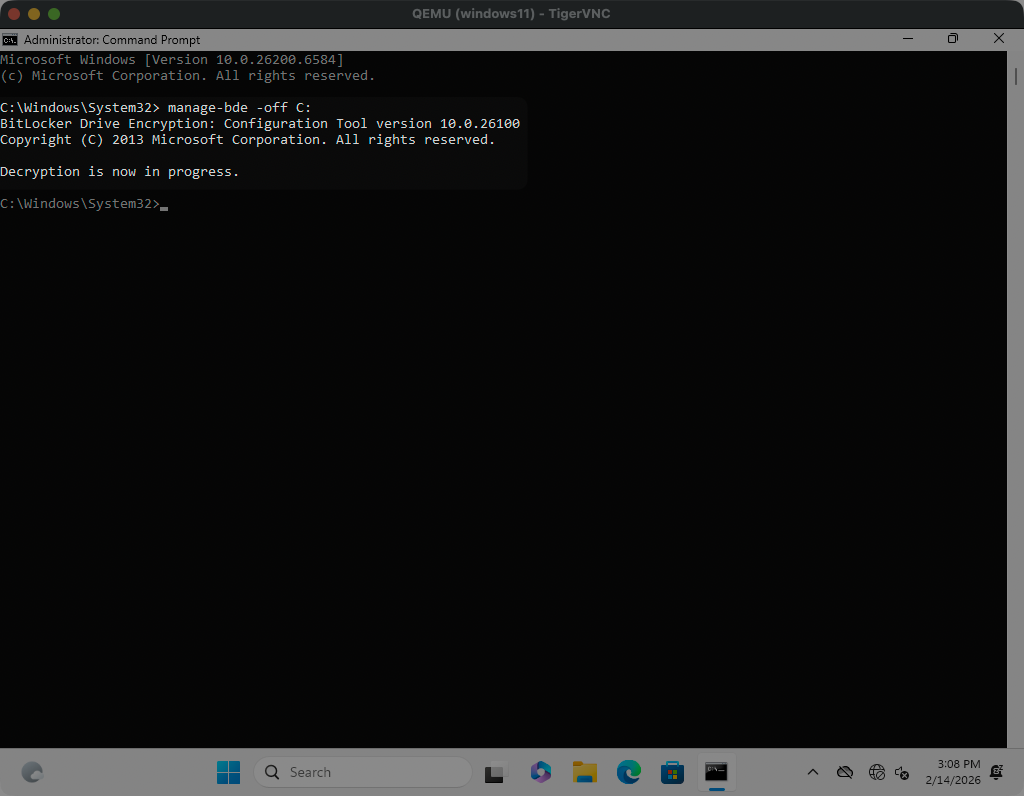

以下を実行し、BitLockerの無効化を開始します。

manage-bde -off C:

Step.4¶

BitLockerの無効化が開始されます。完了するまでしばらく時間がかかりますので、しばらく待機します。

Step.5¶

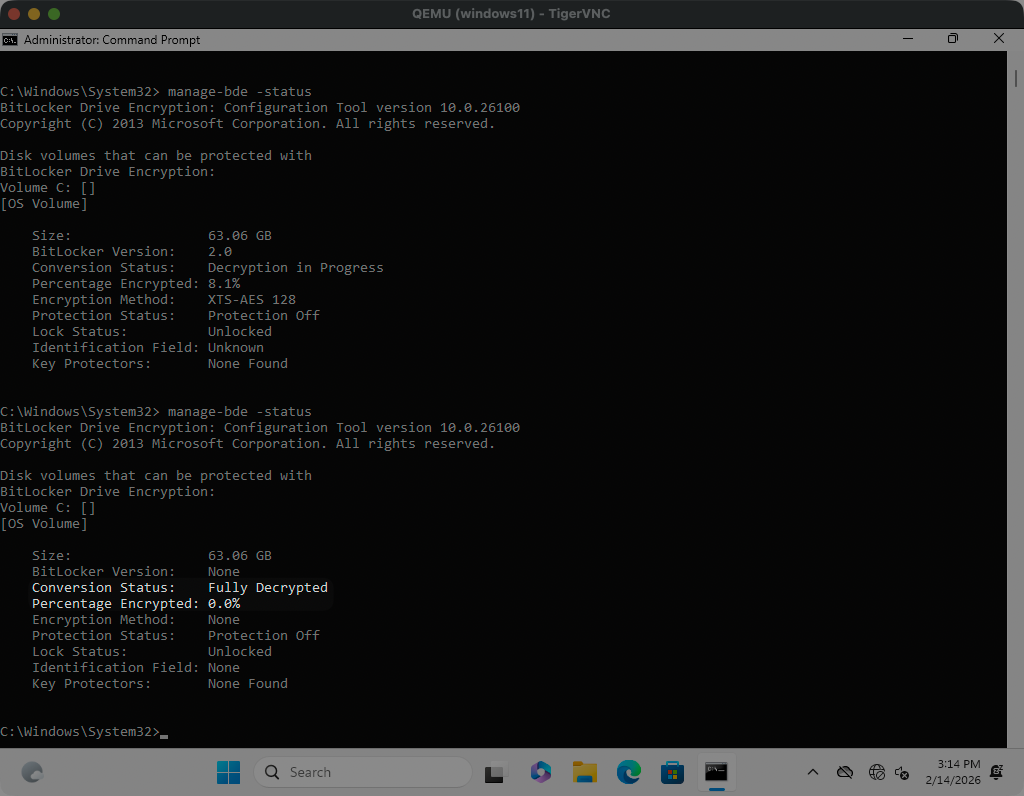

進捗を確認したい場合は以下を実行します。以下の例からは「まだ無効化処理の途中」ということが分かります。

manage-bde -status

Step.6¶

以下のように「Fully Decrypted」と表示されればBitLockerの無効化は完了です。

Windowsのシャットダウン¶

ここまでの作業が終了したらWindowsをシャットダウンします。

qcow2イメージの圧縮¶

作成直後のqcow2イメージはかなりサイズが大きいです。そこで、virt-sparsifyコマンドを実行し、イメージのサイズを縮小します。大凡ですが、今回の作業前後でqcow2イメージのファイルサイズは以下でした。

対象	圧縮前	圧縮後
Windows11 英語版	17G	14G
Windows11 日本語版	18G	14G

以下を実行して「win11.qcow2」ファイルを圧縮し、圧縮後のファイルを「win11_en-us_26100-240331-1435.qcow2」というファイル名で保存します。

virt-sparsify --compress win11.qcow2 win11_en-us_26100-240331-1435.qcow2

Windows11日本語版を圧縮する場合

Windows11日本語版の場合は圧縮後のファイル名を「ja-jp」としました。

virt-sparsify --compress win11.qcow2 win11_ja-jp_26100-240331-1435.qcow2

実際の実行例は以下の通りです。今回の作業環境では、圧縮に10分程度かかりました。

# virt-sparsify --compress win11.qcow2 win11_en-us_26100-240331-1435.qcow2
[   0.0] Create overlay file in /tmp to protect source disk
[   0.1] Examine source disk
[   2.6] Fill free space in /dev/sda1 with zero
virt-sparsify: Skipping /dev/sda3, as it is a read-only device.
virt-sparsify: Skipping /dev/sda4, as it is a read-only device.
[   3.2] Copy to destination and make sparse
[ 519.3] Sparsify operation completed with no errors.
virt-sparsify: Before deleting the old disk, carefully check that the
target disk boots and works correctly.

BitLockerが有効化されているとエラーになる

BitLockerが有効化されている圧縮作業中に「Enter key or passphrase ("/dev/sda3"):」と表示されてしまい、作業を進めることができません。その為、Windows11インストール完了後にqcow2イメージを圧縮する場合は事前にBitLockerを無効化しておく必要があります。

# virt-sparsify --compress win11.qcow2 win11-26100-240331-1435.qcow2
[   0.1] Create overlay file in /tmp to protect source disk
[   0.1] Examine source disk
 100% ⟦▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒⟧ --:--
Enter key or passphrase ("/dev/sda3"):
virt-sparsify: could not find key to open LUKS encrypted /dev/sda3.

Try using --key on the command line.

Original error: cryptsetup_open: cryptsetup exited with status 1: BITLK devices with type 'encrypt-on-write' cannot be activated. (0)

CML用の定義ファイル¶

CML用のノード・イメージ定義ファイル例は以下の通りです。

ノード定義¶

4〜5行目の定義によってCOM1ポートへ「READY」が表示されたらCMLとしては起動完了とみなします。

id: win11
boot:
  timeout: 300
  completed:
    - READY
  uses_regex: false
sim:
  linux_native:
    libvirt_domain_driver: kvm
    driver: server
    disk_driver: virtio
    efi_boot: true
    machine_type: q35
    ram: 6144
    cpus: 2
    cpu_limit: 100
    cpu_model: Westmere,-waitpkg,-hle,-rtm,-mpx
    nic_driver: virtio
    video:
      memory: 16
      model: qxl
    enable_rng: true
    enable_tpm: true
general:
  nature: server
  description: Windows 11
  read_only: false
configuration:
  generator:
    driver: server
device:
  interfaces:
    serial_ports: 1
    physical:
      - eth0
      - eth1
      - eth2
      - eth3
      - eth4
      - eth5
      - eth6
      - eth7
    has_loopback_zero: false
    default_count: 2
ui:
  label_prefix: win11-
  icon: host
  label: Windows 11
  visible: true
  description: 2 vCPUs 6 GB RAM
inherited:
  image:
    ram: true
    cpus: true
    data_volume: true
    boot_disk_size: true
    cpu_limit: true
  node:
    ram: true
    cpus: true
    data_volume: true
    boot_disk_size: true
    cpu_limit: true
schema_version: 0.0.1

イメージ定義¶

id: win11_en-us_26100-240331-1435
label: Windows 11 en-us (26100.240331-1435)
description: Windows 11 en-us (26100.240331-1435)
node_definition_id: win11
disk_image: win11_en-us_26100-240331-1435.qcow2
read_only: false
schema_version: 0.0.1

Windows11日本語版用のイメージ定義

id: win11_ja-jp_26100-240331-1435
label: Windows 11 ja-jp (26100.240331-1435)
description: Windows 11 ja-jp (26100.240331-1435)
node_definition_id: win11
disk_image: win11_ja-jp_26100-240331-1435.qcow2
read_only: false
schema_version: 0.0.1

CML上でWindows11を起動する¶

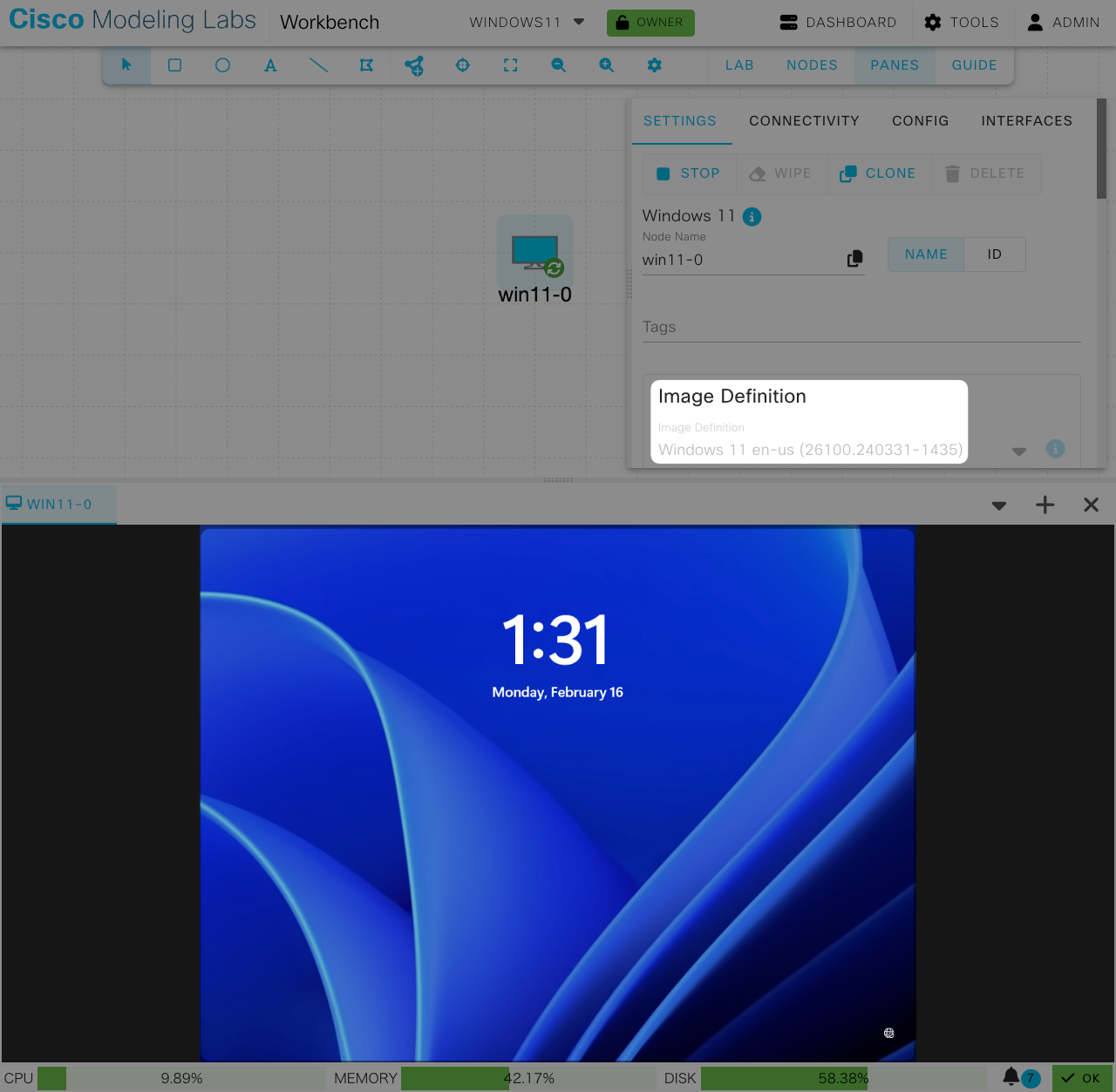

CML上で実際に起動してみるとWindows11が立ち上がってきました！
